Produttore leader di tubi senza saldatura in acciaio inossidabile a forma speciale
Come produttore professionale in Cina,JILAIDAvorrei offrirti alta qualità Tubo senza saldatura in acciaio inossidabile dalla forma speciale, che viene prodotto mediante lo stesso processo di estrusione a caldo del tubo rotondo senza saldatura, ma con una geometria della matrice e del mandrino che forma una sezione trasversale non circolare in un unico passaggio. Il metallo scorre plasticamente nello spazio sagomato, assumendo geometrie quadrate, rettangolari, esagonali, ellittiche, con profilo a L, a T o completamente personalizzate. Poiché l'intera sezione trasversale viene formata in un colpo di compressione, la parete è continua: nessuna saldatura, nessuna giuntura, nessun giunto da indebolire o ispezionare.
Perché un tubo non è sempre rotondo
L'impostazione predefinita è un tubo tondo perché il cerchio è la forma che resiste in modo più efficiente alla pressione interna. Ma non tutti i tubi portano pressione. Alcuni trasportano il refrigerante attraverso un rack di server. Alcuni fungono da elemento strutturale laddove le superfici di montaggio piatte contano. Alcuni sostituiscono un componente lavorato la cui sezione trasversale deve corrispondere a un alloggiamento o a un canale di flusso. In ognuno di questi casi, l'acquirente non ha bisogno di un tubo tondo: ha bisogno di una forma e di un tubo senza giunture perché un cordone di saldatura su un profilo non tondo è ancora più difficile da ispezionare e ha maggiori probabilità di rompersi rispetto a un tubo circolare.
JILAIDA gestisce attrezzature di estrusione per profili standard e personalizzati nelle qualità austenitiche 304, 316, 310S, 2205 e ad alto contenuto di nichel. Il rapporto diretto tra la fabbrica è importante in questo caso più che per i tubi tondi, perché un profilo personalizzato spesso richiede la fabbricazione di una nuova matrice e l'acquirente deve parlare con le persone che effettivamente progettano e lavorano la matrice, non con una società commerciale che trasmette messaggi.
Forme e da dove provengono
La tabella seguente non è un catalogo di tutto ciò che abbiamo mai prodotto. È una mappa delle famiglie di profili che ricorrono nel nostro programma di produzione, organizzata secondo la logica applicativa che guida ciascuna forma.
|
Profilo |
Gradi tipici |
Configurazione a parete |
Cosa ottiene la forma |
|
Quadrato (parete uguale) |
304, 316, 2205 |
3-8 mm su tutti i lati |
Inquadramento architettonico, strutturale, impiantistico |
|
Rettangolare (parete uguale) |
304, 316 |
3-6 mm |
Passerelle per cavi, condotti, protezioni per scambiatori di calore |
|
Quadrato (muro disuguale) |
304, 316 |
3,3 mm x 3 lati + base 13 mm |
Raffreddamento a liquido del data center AI: piastre fredde direct-to-chip |
|
Esagonale |
316, 2205 |
4-8 mm |
Elementi di fissaggio, alloggiamenti dei sensori, tenute rotanti |
|
Ellittico |
304, 316 |
2-5 mm |
Linee del fluido a basso profilo, percorso del gas medicale |
|
Profilo a L |
316L, 2205 |
4-10 mm |
Rinforzo angolare, staffa, sostituzione angolare strutturale |
|
Profilo a T |
304, 316 |
4-8 mm |
Divisorio, divisorio, binario di supporto all'interno del serbatoio |
|
Personalizzato (a disegno) |
Qualsiasi grado estrudibile |
Secondo specifica |
Geometria definita dall'acquirente per apparecchiature proprietarie |
I profili quadrati e rettangolari a parete uguale sono i più semplici: lo spazio tra gli stampi è uniforme attorno al perimetro e il metallo scorre simmetricamente. I profili a pareti disuguali sono più esigenti. Quando una parete è significativamente più spessa delle altre (la base da 13 mm contro i lati da 3,3 mm del tubo di raffreddamento AI) il metallo deve riempire una cavità più profonda su un lato mantenendo una parete più sottile altrove. Ciò richiede un'attenta progettazione dello stampo e una distribuzione della temperatura di preriscaldamento per evitare un riempimento incompleto o lacerazioni nella transizione della parete sottile.
L'applicazione di raffreddamento del data center AI
La richiesta ditubo senza saldatura in acciaio inossidabile dalla forma specialeha cambiato carattere nel 2023. Prima di allora, i profili personalizzati erano ordini di nicchia per i produttori di apparecchiature: un alloggiamento per una pompa qui, una staffa per un sensore là. Poi è arrivata l’intelligenza artificiale.
Un moderno cluster di formazione AI assorbe da 130 a 250 kW per rack e la densità di potenza è in aumento. Il raffreddamento ad aria non può tenere il passo. Il raffreddamento a liquido non è più un optional: è l’unica strategia di gestione termica adattabile ai campus AI su scala gigawatt. Il tubo di mandata del liquido refrigerante che va dalla CDU (unità di distribuzione del liquido refrigerante) alla piastra fredda su ciascuna GPU deve essere privo di perdite, resistente alla corrosione e geometricamente preciso. Una perdita all'interno di un server rack pieno di GPU non è un evento di manutenzione: è una perdita di capitale.
È qui che entra in gioco il tubo quadrato a pareti disuguali. La piastra fredda che si trova direttamente sul die della GPU necessita di una base piatta e spessa per il contatto termico e pareti laterali sottili per l'ottimizzazione del peso e del flusso. Il nostro profilo di produzione standard per questa applicazione è di 3,3 mm su tre lati e 13 mm sulla base, estruso in 304 o 316 senza giunzioni. La base spessa fornisce la massa termica e la superficie di montaggio; i lati sottili riducono il peso e consentono il bloccaggio del tubo nella struttura del rack. Un equivalente saldato avrebbe una giuntura lungo la base, esattamente dove avviene il contatto termico e esattamente dove una perdita sarebbe catastrofica.
Per il collettore di distribuzione da CDU a rack, forniamo tubi rettangolari senza saldatura nei modelli 304 e 316 che convogliano il refrigerante attraverso i corridoi dei rack. Si tratta di profili più grandi, in genere 50 mm x 25 mm con parete da 3 mm, che trasportano acqua refrigerata o una miscela di glicole a una pressione compresa tra 0,3 e 0,8 bar. La costruzione senza giunzioni elimina il rischio di trafilamento delle cuciture a causa delle vibrazioni a lungo termine dovute al ciclo della pompa.
Per le implementazioni su vasta scala, l'acquirente è in genere un EPC del data center o un integratore di sistemi di raffreddamento a liquido, non il produttore del server. Specificano la geometria del profilo, il grado, la ruvidità della superficie interna (Ra inferiore a 1,6 micrometri per la pulizia del refrigerante) e la lunghezza. La richiesta di offerta spesso include un disegno con tolleranze di più o meno 0,1 mm sulle dimensioni critiche. Il produttore cinese Jiangsu Ji Lai Da Nickel-Based Alloy Co., Ltd. produce su disegno e spedisce con un rapporto di ispezione dimensionale che mappa ogni dimensione specificata.
Altre applicazioni che gestiscono profili personalizzati
Oltre al raffreddamento tramite intelligenza artificiale, il tubo senza saldatura in acciaio inossidabile dalla forma speciale serve applicazioni in cui la sezione trasversale deve svolgere lavoro meccanico, non solo contenere fluido:
Tubo esagonale per applicazioni di dispositivi di fissaggio e sensori. Le sei superfici piane forniscono piani di strappo o piani di montaggio. Nei modelli 316 e 2205, il tubo esagonale viene lavorato per creare dadi di accoppiamento e alloggiamenti di sensori per servizi chimici e offshore. La struttura senza giunzioni fa sì che il foro sia concentrico rispetto al profilo esagonale: un tubo saldato avrebbe un cordone di saldatura asimmetrico che interferisce con la geometria del foro.
Tubo ellittico per instradamento a basso profilo. Quando una linea del fluido deve passare attraverso uno spazio stretto tra due componenti, un tubo ellittico ha la stessa area di flusso di un tubo rotondo di diametro inferiore ma si inserisce in un'altezza del profilo inferiore. Utilizzato in collettori di gas medicali, condotti aerospaziali e fasci di scambiatori di calore compatti.
Profili a L e T per sostituzione strutturale. Invece di saldare un angolare o una barra a T sulla superficie del tubo, l'acquirente specifica un profilo estruso a L o T in un unico pezzo. La transizione senza soluzione di continuità tra le due gambe elimina la concentrazione di stress nel raggio della radice di un giunto saldato. Questi profili compaiono nelle parti interne dei serbatoi, nei deflettori dei recipienti a pressione e nei supporti architettonici dove l'ispezione delle saldature non è praticabile.
Quadrati e rettangolari per uso architettonico e strutturale. Struttura dell'attrezzatura, supporti del trasportatore, gestione dei cavi. Nel 304, questi sono profili di base, ma il tubo quadrato senza saldatura nel 2205 o 310S serve per applicazioni strutturali ad alto stress o ad alta temperatura in cui una giuntura saldata sarebbe un punto di inizio della fatica.
- View as
Tubi di raffreddamento a liquido per data center
I tubi di raffreddamento a liquido per data center della fabbrica JILAIDA non sono un singolo SKU: cinque architetture di raffreddamento a liquido vengono eseguite oggi nei data center di produzione e ciascuna pone una richiesta diversa sul tubo. I circuiti delle piastre fredde trasportano acqua deionizzata o glicole diluito da un collettore a livello di rack alle piastre fredde in rame sui pacchetti CPU e GPU. L'immersione monofase immerge il server nel fluido dielettrico; il tubo è il circuito secondario che trasporta il calore attraverso uno scambiatore di calore lato rack.

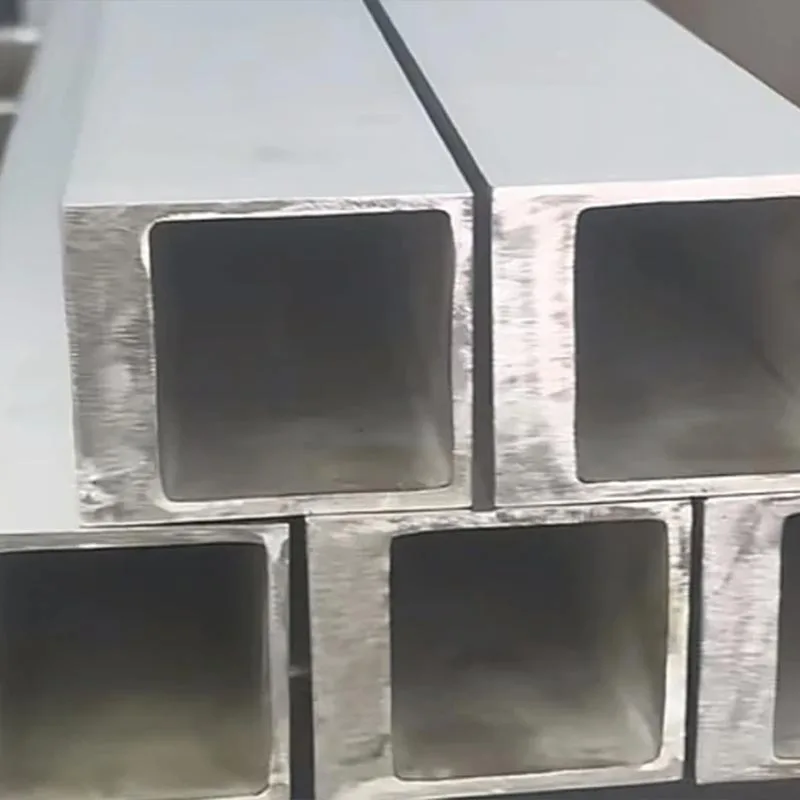

Tubo estruso quadrato in acciaio inossidabile
Ji lai da è un produttore professionale cinese di tubi estrusi quadrati in acciaio inossidabile, che fornisce tubi quadrati estrusi a caldo senza saldatura con integrità della pressione, prestazioni termiche e sezioni trasversali personalizzate superiori. A differenza dei tubi quadrati saldati, questi tubi sono formati da un'unica billetta senza cordoni di saldatura o angoli deboli, garantendo maggiore robustezza, migliore resistenza alla corrosione ed eccellente stabilità dimensionale. Disponibile in 304, 316, 310, 310S, 316L e altri gradi di acciaio inossidabile austenitico, la nostra fabbrica offre soluzioni personalizzate, documentazione MTC e fornitura diretta all'ingrosso per acquirenti industriali globali.

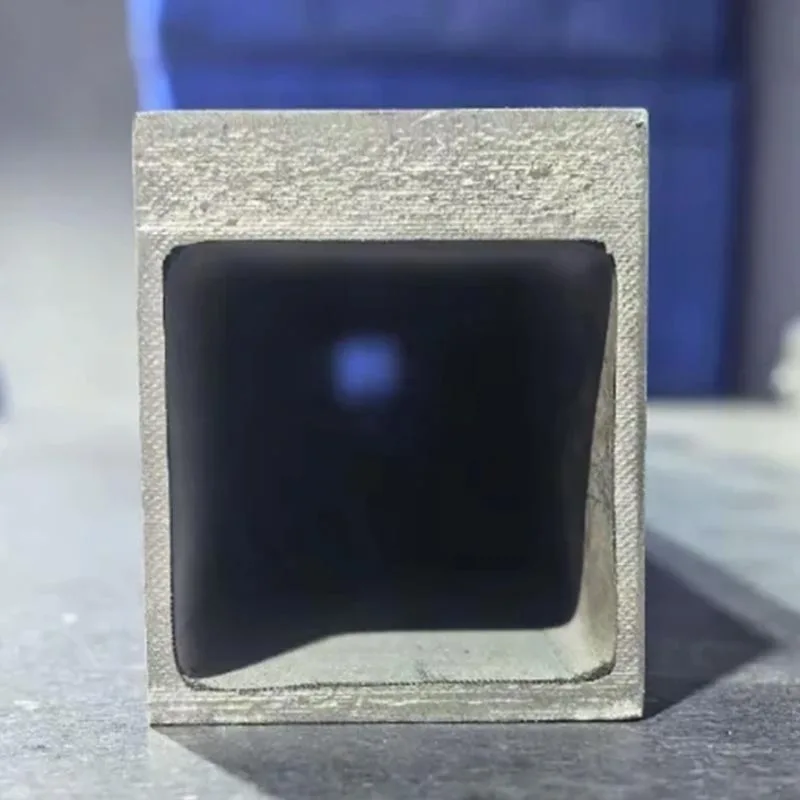

316 Tubo quadrato estruso
Jiangsu Ji Lai Da Nickel-Based Alloy Co., Ltd. produce il tubo quadrato estruso 316 utilizzando la tecnologia di estrusione a caldo, offrendo una struttura monoblocco senza giunzioni di saldatura. L'acciaio inossidabile 316 contiene il 2–3% di molibdeno, il che gli conferisce una resistenza notevolmente migliore alla vaiolatura e alla corrosione interstiziale rispetto alle alternative di grado 304. Il tubo quadrato estruso 316 di Ji lai da è particolarmente adatto per l'esposizione all'acqua salata, la lavorazione chimica e qualsiasi ambiente in cui la corrosione indotta dal cloruro rappresenta un problema, il tutto a un prezzo significativamente inferiore rispetto ai tubi quadrati in lega a base di nichel.

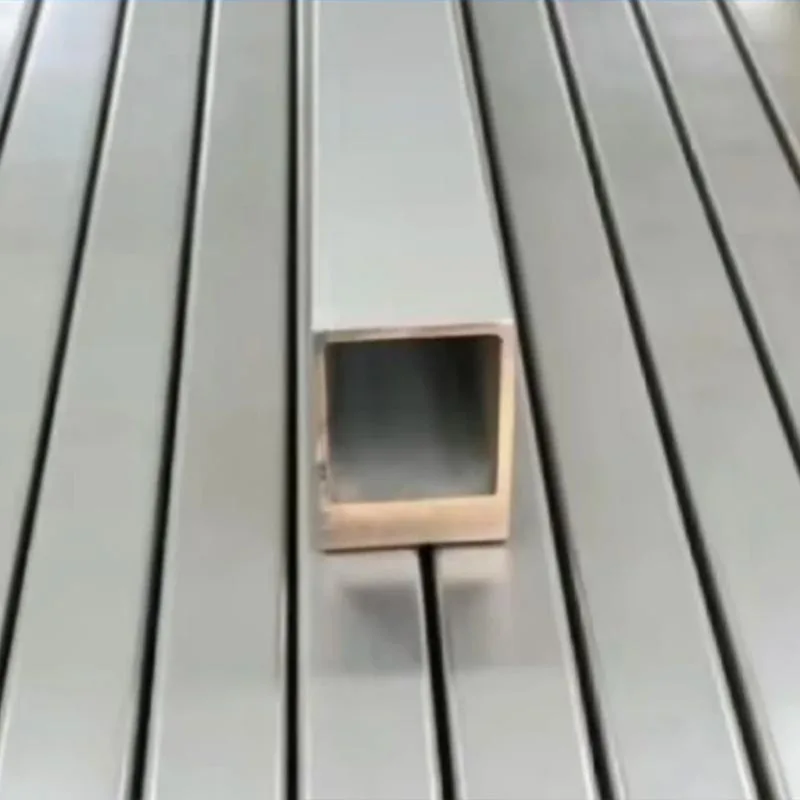

Tubo quadrato estruso 304
Il 304 è l'acciaio inossidabile più utilizzato al mondo, e per una buona ragione. Offre solida resistenza alla corrosione, buona formabilità e resistenza meccanica affidabile al costo del materiale più basso nella famiglia degli acciai inossidabili. Il tubo quadrato estruso 304 di Jiangsu Ji Lai Da Nickel-Based Alloy Co., Ltd. sfrutta gli stessi vantaggi e li forma in un profilo quadrato senza giunture attraverso l'estrusione a caldo, offrendoti un tubo monopezzo senza cordoni di saldatura a un prezzo che le leghe di nichel e persino il 316 non possono toccare. Se il tuo progetto non è esposto a cloruri o temperature estreme, il 304 è quasi sempre la scelta economica più intelligente.

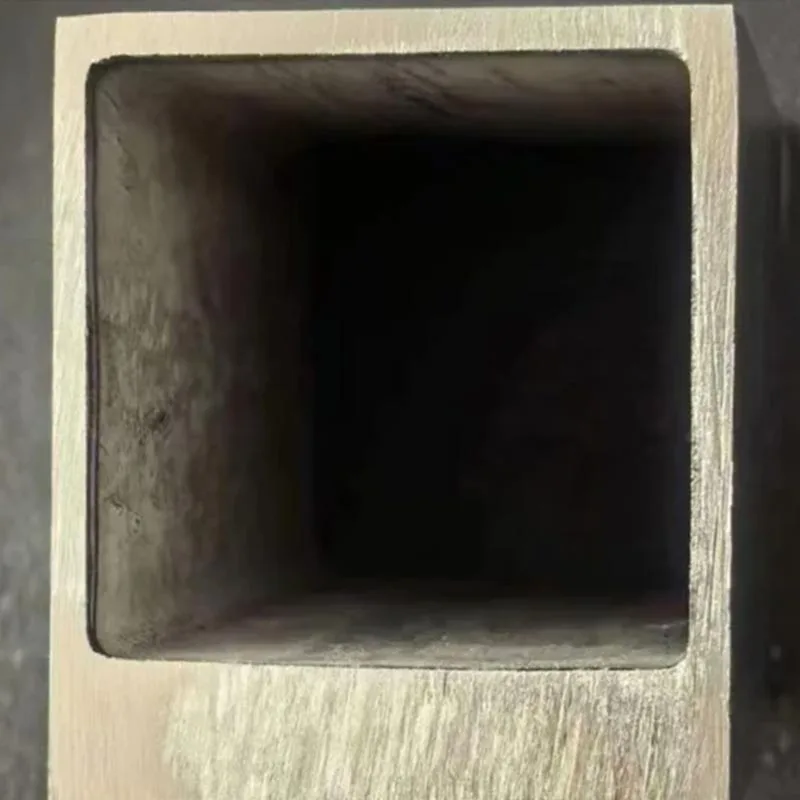

Tubo di raffreddamento raffreddato a liquido AI
Il tubo di raffreddamento con raffreddamento a liquido AI è un profilo sagomato senza giunzioni estruso a caldo progettato per trasportare il refrigerante direttamente contro i componenti che generano calore all'interno dei rack di formazione AI, dove un singolo cabinet può assorbire 100 kW e il raffreddamento ad aria non può più rimuovere quella densità di calore con una potenza della ventola o livelli acustici accettabili. Il tubo presenta una sezione trasversale delle pareti disuguale: 3,3 mm su tre lati e 13 mm sulla faccia del dissipatore di calore, riducendo al minimo la lunghezza del percorso termico dove è più importante.
Come funziona il design dello stampo e perché influisce sul tuo preventivo?
Quando un acquirente invia un disegno per un profilo personalizzato, la prima domanda non è "possiamo farcela". La prima domanda è "può il flusso di metallo riempire questa forma in un solo passaggio?". Il metallo scorre sotto compressione lungo il percorso di minor resistenza. Una cavità profonda e stretta nello stampo, ad esempio la parete di base da 13 mm del tubo di raffreddamento AI, si riempie per ultima e più lentamente. Se la temperatura di preriscaldamento non è uniforme su tutta la billetta, il lato più freddo resisterà al flusso e il tubo uscirà con un riempimento incompleto sulla parete spessa.
Affrontiamo questo problema attraverso la progettazione dello stampo: la geometria della cavità include conicità e raggi di transizione che guidano il flusso del metallo. Il sistema di riscaldamento a induzione mantiene la billetta alla temperatura di forgiatura entro più o meno 15 gradi. Inoltre, la velocità della pressa è calibrata in base ai requisiti di riempimento del profilo: più lenta per cavità profonde, più veloce per forme poco profonde e simmetriche.
Per un profilo standard (quadrato, rettangolare, esagonale), disponiamo di attrezzature esistenti e possiamo fornire un preventivo immediato. Per un profilo personalizzato, la fabbricazione di un nuovo stampo richiede dai 15 ai 20 giorni lavorativi. Il costo della trafila viene ammortizzato nel prezzo al metro per ordini di produzione superiori a 500 metri; per ordini più piccoli si applica un addebito una tantum per l'attrezzatura. Questo è il motivo per cui chiediamo la quantità totale nella richiesta di offerta: determina se il costo dello stampo viene ripartito sull'ordine o addebitato separatamente.
Dimensioni e tolleranze
|
Parametro |
Profili standard |
Profili personalizzati |
|
Sezione trasversale |
Da 10 x 10 mm a 80 x 80 mm |
Per disegno dell'acquirente |
|
Spessore della parete |
da 2 a 10 mm |
Da 2 a 13 mm (parete diversa disponibile) |
|
Lunghezza |
da 3.000 a 6.000 mm |
da 3.000 a 6.000 mm |
|
Tolleranza della sezione trasversale |
+/- 0,3 mm |
+/- 0,1 mm (precisione), +/- 0,3 mm (standard) |
|
Tolleranza al muro |
+/- 10% |
+/- 8% (precisione), +/- 12% (standard) |
|
Rettilineità |
<= 2 mm al metro |
<= 1,5 mm al metro (precisione) |
|
Superficie |
Decapato, lucidato o ricotto brillante |
Secondo specifica |
|
Raggio d'angolo |
Da 1 a 3 mm (standard) |
Per disegno |
Le tolleranze di precisione sono specificate dagli acquirenti che necessitano che il tubo si inserisca in un alloggiamento lavorato a macchina o si accoppi con un altro componente senza spazi vuoti. Quanto più stretta è la tolleranza, tanto più lenta è la velocità di produzione e maggiore è il costo al metro. Per la maggior parte delle applicazioni strutturali e architettoniche, la tolleranza standard è sufficiente.
Materiali e strategia di corrosione
La selezione della qualità per un tubo senza saldatura in acciaio inossidabile di forma speciale segue la stessa logica del tubo tondo, ma con un'ulteriore considerazione: l'applicazione può richiedere che la forma sia un elemento strutturale, non solo un trasportatore di fluidi. In tal caso, le proprietà meccaniche contano tanto quanto la resistenza alla corrosione.
304. Uso generale. Tubo quadrato architettonico, struttura dell'attrezzatura, strutturale non corrosivo. Costo più basso.
316 e 316L. Ambienti contenenti cloruri. Equipaggiamento marittimo, strutture costiere, tubi di raffreddamento AI in cui il liquido refrigerante contiene glicole o salamoia inibita. 316L è specificato quando il profilo verrà saldato in un assieme più grande.
310S. Strutturale ad alta temperatura. Struttura del forno, supporti del forno, attrezzature per il trattamento termico. La chimica 25Cr-20Ni mantiene la resistenza all'ossidazione fino a 1150 C.
2205 duplex. Quando il profilo deve sopportare un carico meccanico in un ambiente contenente cloruri. La resa a 450 MPa significa che la sezione può essere più sottile di 316L per la stessa capacità strutturale. Utilizzato negli elementi strutturali delle piattaforme offshore e negli interni degli impianti di desalinizzazione.
Austenitico ad alto contenuto di nichel (Х20Н25 / 03Х20Н25). Profili per apparecchiature chimiche del mercato CIS dove è necessaria una moderata resistenza agli acidi a un costo inferiore rispetto alle leghe di nichel. La variante a basso tenore di carbonio previene la sensibilizzazione nei profili che verranno saldati a valle.
Ispezione e documentazione
Ogni spedizione di tubi senza saldatura in acciaio inossidabile di forma speciale provenienti da Jiangsu Ji Lai Da Nickel-Based Alloy Co., Ltd. è conforme allo standard EN 10204 3.1 MTC, con 3.2 disponibile su richiesta. Il pacchetto di documentazione include:
• Certificato di prova dei materiali (EN 10204 3.1 o 3.2)
• Rapporto di analisi chimica (scansione elementare completa)
• Rapporto di prova meccanica (trazione, snervamento, allungamento, durezza)
• Rapporto di ispezione dimensionale (sezione trasversale, spessore della parete, lunghezza, rettilineità, raggio dell'angolo)
• Record di ispezione visiva e di superficie
• Test supplementari se specificati: PMI, ultrasuoni, idrostatici
Per le applicazioni dei data center AI, gli acquirenti richiedono spesso un report aggiuntivo sulla mappa dimensionale che confronti ogni dimensione del disegno specificata con il valore misurato su un tubo campione del ciclo di produzione. Produciamo questo rapporto senza costi aggiuntivi quando l'acquirente fornisce un disegno con didascalie di tolleranza. La norma ISO 9001 disciplina il sistema qualità. Sono disponibili ispezioni SGS, BV e TUV.
Processo di ordinazione
Invia una richiesta di offerta con quanto segue:
1. Geometria del profilo. Per le forme standard (quadrate, rettangolari, esagonali), specificare le dimensioni. Per i profili personalizzati, allegare un disegno con tolleranze e raggi degli angoli.
2. Grado e standard. UNS o standard nazionale equivalente. Indicare se è necessaria la certificazione a doppio standard.
3. Configurazione del muro. Muro uguale (specificare lo spessore) o muro disuguale (specificare ciascun muro). Per muro disuguale, indicare quale muro è quello spesso e in quale direzione è rivolto.
4. Lunghezza e quantità. Metri totali o numero di pezzi. Per i profili personalizzati che richiedono nuove attrezzature, l'ordine minimo è di 300 kg o 200 metri, a seconda di quale sia maggiore.
5. Finitura superficiale. Decapato (standard), lucidato (specificare Ra) o ricotto brillante.
6. Documentazione. EN 10204 3.1 o 3.2. Elencare i test supplementari. Per le applicazioni di raffreddamento AI, specificare se è richiesto un report sulla mappa dimensionale.
7. Termini di consegna. FOB Shanghai, CIF al tuo porto o DDP alla tua struttura. Gli acquirenti del Medio Oriente e dell'India in genere preferiscono il CIF; Gli acquirenti del sud-est asiatico spesso nominano il proprio spedizioniere per il FOB.
Domande frequenti
Potete produrre un profilo che non sia elencato nella tabella?
SÌ. La tabella copre i profili ricorrenti. Abbiamo prodotto canali a U, tubi a D, profili multicellulari e profili con nervature interne. Invia un disegno e valuteremo se la geometria è estrudibile: il vincolo principale è se il metallo può riempire tutte le cavità dello stampo in un unico passaggio senza strapparsi.
Qual è il tempo di consegna per un profilo personalizzato?
Attrezzatura esistente (quadrata standard, rettangolare, esagonale): da 3 a 4 settimane. Fabbricazione nuovo stampo: aggiungere da 15 a 20 giorni lavorativi. Dopo il primo ciclo di produzione, gli ordini successivi utilizzano lo stesso stampo e i tempi di consegna si riducono al range standard. Conserviamo gli strumenti per ordini ripetuti senza costi di stoccaggio.
Potete produrre profili con pareti disuguali in qualità diverse da 304 e 316?
Sì, ma la finestra forgiabile è più stretta per 2205 e 310S. Il riempimento di cavità profonde su una parete spessa richiede una forza di pressione maggiore e una velocità inferiore, mentre i gradi altolegati resistono più fortemente al flusso. Confermeremo la fattibilità per disegno. Sono possibili i profili personalizzati Inconel 718 e C276, ma richiedono una pianificazione della campagna dedicata e tempi di consegna più lunghi.
