Tubi senza saldatura in acciaio inossidabile personalizzati per le vostre esigenze specifiche
Cosa significa "senza soluzione di continuità" per l'utente finale?
Un tubo saldato porta una cucitura longitudinale in cui la striscia piatta è stata arrotolata e fusa. In corrispondenza di tale giunzione, la microstruttura è diversa da quella del metallo base: i carburi precipitano, si verifica la sensibilizzazione e la corrosione tende ad iniziare.JILAIDAfabbricatubo senza saldatura in acciaio inossidabilenon ha cuciture perché non è mai stato spogliato. È iniziato come una billetta solida, è stato forato ed estruso in un tubo cavo in un'operazione continua e la struttura della parete è uniforme dal foro alla superficie esterna. Questa uniformità non è un’affermazione di marketing. È un fatto metallurgico che emerge in ogni prova di pressione, ogni prova di corrosione e ogni analisi di guasto in cui la cricca non ha avuto origine in una saldatura.
Per l’acquirente, la domanda non è se il seamless sia migliore. È. La domanda è se le condizioni di servizio giustifichino il sovrapprezzo, solitamente dal 15 al 30% rispetto ai tubi saldati della stessa qualità e dimensione. JILAIDA produce entrambi e ti diremo onestamente quando il tubo saldato è adeguato per la tua applicazione. Quello che segue è il caso del seamless.
Gradi disponibili come tubi tondi senza saldatura
Non tutti i gradi inossidabili sono pratici da estrudere senza giunzioni. La lega deve avere una duttilità a caldo sufficiente per fluire attraverso uno stampo senza lacerarsi. La tabella seguente elenca i gradi che produciamo regolarmente come tubi senza saldatura in acciaio inossidabile, con le condizioni di servizio che guidano la selezione.
|
Grado |
UNS/equivalente |
Focus sulla chimica |
Driver del servizio primario |
Limite di temperatura |
|
304 |
S30400/1.4301 |
18Cr-8Ni austenitico |
Resistenza alla corrosione generale, alimentare, architettonica |
800 C |
|
304L |
S30403/1.4306 |
304 a basso contenuto di carbonio (C <= 0,03%) |
Costruzione saldata, servizio come saldato senza sensibilizzazione |
800 C |
|
316 |
S31600 |
16Cr-10Ni-2Mo |
Resistenza alla vaiolatura del cloruro, marino, chimico |
800 C |
|
316L |
S31603/1.4404 |
316 a basso tenore di carbonio |
Servizio saldato o esposto al calore in mezzi clorurati |
800 C |
|
310 |
S31000 |
25Cr-20Ni |
Resistenza all'ossidazione, servizio forni e surriscaldatori |
1150 C |
|
310S |
S31008/1.4845 |
310 a basso contenuto di carbonio (C <= 0,08%) |
Costruzione saldata ad alta temperatura |
1150 C |
|
2205 |
S32205/1.4462 |
Duplex 22Cr-5Ni-3Mo |
Resa ~450 MPa, resistenza alla tensocorrosione da cloruri |
300 C |
|
08Х18Н10 |
GOST5632 |
Equivalente allo standard russo 304 |
Austenitico strutturale e per uso generale del mercato CIS |
800 C |
|
08Х17Н14М2 |
GOST5632 |
Equivalente 316L standard russo |
Austenitico a basso tenore di carbonio con cuscinetti al molibdeno del mercato CIS; NACE MR0175 compatibile |
800 C |
|
Х20Н25 |
GOST5632 |
~20Cr-25Ni austenitico ad alto contenuto di nichel |
Servizio acido moderato; colma il divario di costo tra il 316L e le leghe interamente di nichel |
1000 C |
|
03Х20Н25 |
GOST5632 |
Х20Н25 a basso tenore di carbonio (C <= 0,03%) |
Previene la sensibilizzazione nelle zone saldate o esposte al calore di austenitici ad alto contenuto di nichel |
1000 C |
Le famiglie 304 e 316 rappresentano la maggior parte del volume dei tubi senza saldatura. 310 e 310S servono acquirenti ad alta temperatura. Il duplex 2205 è specificato quando l'acquirente ha bisogno della resistenza allo snervamento di un austenitico con pareti molto più pesanti a metà del peso. I gradi standard russi servono gli acquirenti del mercato CIS che richiedono gamme e documentazione chimica GOST. Х20Н25 e la sua variante a basso tenore di carbonio occupano una nicchia tra le leghe inossidabili standard e le leghe di nichel: più resistenti alla corrosione del 316L, significativamente più economiche del C276.
Pressione, spessore delle pareti e i calcoli che contano
Il tubo senza saldatura è specificato dal diametro esterno e dallo spessore della parete. La relazione tra questi due numeri determina la pressione nominale attraverso un calcolo semplice: la formula di Barlow, P = 2 x S x t / D, dove P è la pressione interna, S è la sollecitazione ammissibile, t è lo spessore della parete e D è il diametro esterno.
Cosa significa questo in pratica?
Un tubo senza saldatura 316L con diametro esterno di 50 mm e spessore della parete di 3 mm trasporta una pressione di scoppio teorica di circa 310 bar. Lo stesso tubo con parete da 5mm porta 520 bar. L'acquirente che specifica lo spessore della parete specifica implicitamente un margine di sicurezza e la parete senza giunture garantisce che il margine sia uniforme attorno all'intera circonferenza. In un tubo saldato, il cordone di saldatura è in genere il punto più debole e la pressione effettiva è inferiore a quanto suggerito dal calcolo di Barlow.
Per la maggior parte delle applicazioni di processo, le specifiche tecniche includono un margine di corrosione oltre allo spessore della parete calcolato. Una parete da 3 mm potrebbe essere strutturalmente sufficiente per un tubo da 50 mm a 150 bar, ma se il mezzo di servizio è acqua di raffreddamento contenente cloruro che corrode 0,1 mm all'anno, l'acquirente aggiunge 2 mm di margine per una durata di progetto di 20 anni, con conseguente specifica di parete da 5 mm. Questo è il motivo per cui spesso i tubi senza saldatura vengono specificati con uno spessore maggiore di quello richiesto dal solo calcolo della pressione.
Dimensioni standard
|
Parametro |
Tubo senza saldatura finito |
Tubo semilavorato (grezzo). |
|
Diametro esterno |
6-89 mm |
Fino a 89 mm |
|
Spessore della parete |
3-9 mm |
9 mm e oltre |
|
Lunghezza |
3000 - 10000mm |
3000 - 3500 mm |
|
Tolleranza diametro esterno |
+/- 0,5 mm |
+/- 1,0 mm |
|
Tolleranza PESO |
+/- 10% |
+/- 15% |
|
Rettilineità |
<= 1,5 mm al metro |
<= 3,0 mm al metro |
|
Superficie |
Decapato, lucidato o ricotto brillante |
Come estruso |
|
Fine della preparazione |
Liscio, smussato o filettato |
Taglio semplice |
La colonna semilavorata è destinata agli acquirenti che utilizzano le proprie attrezzature per il pellegrinaggio a freddo o per il disegno. Acquistano da noi un tubo grezzo a parete pesante e lo riducono alle dimensioni finite internamente, controllando loro stessi le condizioni finali di lavorazione a freddo e la superficie. Questa soluzione è comune tra gli acquirenti in India e nel Sud-Est asiatico che dispongono di capacità di trafilatura a freddo ma non di presse per estrusione a caldo.
Finitura superficiale e cosa ti dice sull'acquirente
Le specifiche della finitura superficiale su una richiesta di offerta rivelano di più sull'applicazione dell'acquirente rispetto a qualsiasi utilizzo finale dichiarato:
In salamoia. Lavaggio con acido per rimuovere le scaglie di laminazione. La superficie è grigio opaco. Questa è l'impostazione predefinita per le tubazioni dei processi industriali: impianti chimici, petrolio e gas, produzione di energia. L'acquirente non ha bisogno di una superficie decorativa, ma solo di una superficie chimicamente pulita.
Lucido. Lucidatura meccanica ad un valore Ra specificato. Gli acquirenti che lucidano in genere producono alberi, boccole o componenti di precisione in cui la ruvidità superficiale influisce sull'adattamento e sul funzionamento. I tubi senza saldatura lucidati sono specificati anche per applicazioni architettoniche e decorative, ma gli acquirenti solitamente acquistano tubi saldati a un costo inferiore.
Ricotto brillante. Ricotto in un'atmosfera di idrogeno per produrre una superficie brillante come uno specchio, chimicamente passiva. L'acquirente è un'azienda farmaceutica, alimentare o di semiconduttori che necessita di una superficie che non possa ospitare batteri o intrappolare particolato. Ra inferiore a 0,8 micrometri. Questa è l'opzione di superficie più costosa e la più impegnativa da produrre: qualsiasi difetto superficiale è visibile e inaccettabile.
- View as

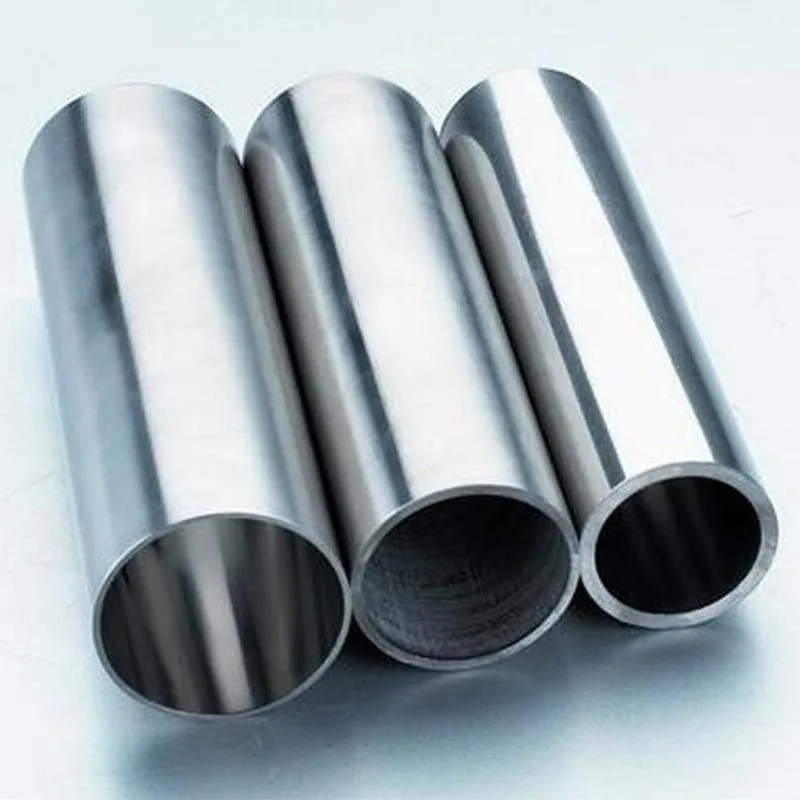

Tubo senza saldatura in acciaio inossidabile 310S
JILAIDA è un produttore ed esportatore cinese di fiducia di tubi senza saldatura in acciaio inossidabile 310S. Essendo un derivato a basso contenuto di carbonio del 310 (max 0,08% C), il nostro tubo senza saldatura 310S conserva tutti i vantaggi delle alte temperature dello standard 310 offrendo allo stesso tempo una resistenza superiore alla corrosione intergranulare dopo la saldatura e il trattamento termico. Per i responsabili degli approvvigionamenti internazionali e i distributori esteri che si riforniscono dalla Cina, Jiangsu Ji Lai Da offre qualità costante, volumi di ordini flessibili e coordinamento logistico porta a porta. Invia la tua richiesta di offerta oggi.

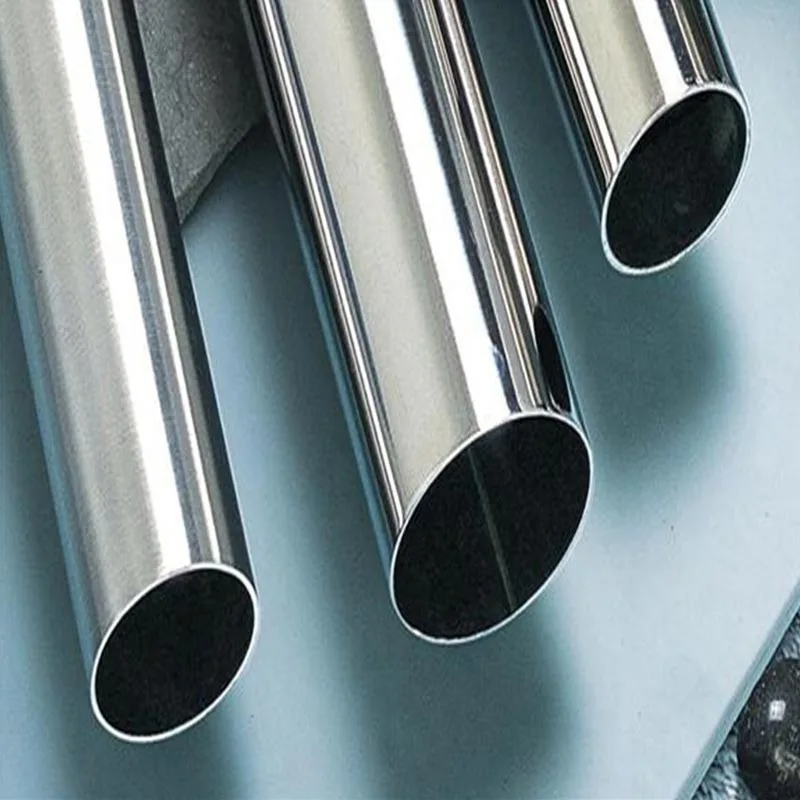

Tubo senza saldatura in acciaio inossidabile 304
JILAIDA è un affermato produttore cinese specializzato in tubi senza saldatura in acciaio inossidabile 304, il grado di acciaio inossidabile austenitico più ampiamente specificato nelle catene di fornitura industriali globali. Il nostro tubo senza saldatura 304 combina un'eccellente resistenza generale alla corrosione, buona formabilità ed efficienza dei costi, rendendolo una scelta fondamentale per importatori, grossisti e acquirenti di progetti che richiedono qualità costante a prezzi franco fabbrica competitivi. Con una capacità di produzione interna di laminati a caldo e un reparto di esportazione dedicato, Ji lai da fornisce tubi senza saldatura in acciaio inossidabile 304 che soddisfano le specifiche ASTM A312 ed EN 10216-5. Le richieste di offerta ricevono risposta entro un giorno lavorativo.

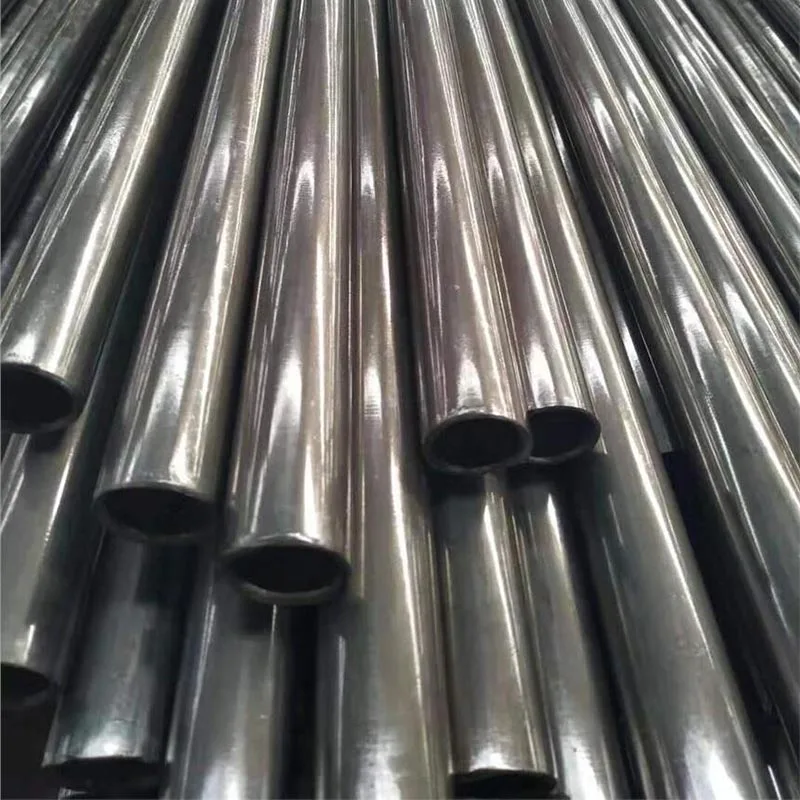

Tubo senza saldatura estruso X5CrNi18-10
Acquista tubi senza saldatura estrusi X5CrNi18-10 di qualità da JILAIDA, un produttore professionale in Cina. X5CrNi18-10 è la designazione EN 10088 di ciò che la maggior parte del mondo chiama 304. Stessa chimica: circa 18% di cromo, 10% di nichel, ≤0,07% di carbonio. Stessa struttura austenitica, stessa resistenza alla corrosione, stessa saldabilità. Il nome cambia oltre confine, ma il metallo no. Se acquisti tubi da uno stabilimento europeo, sul certificato vedrai X5CrNi18-10. Da un fornitore americano, è 304 o UNS S30400. Dal Giappone, SUS304. Dalla Cina, 06Cr19Ni10 sotto GB/T. Comprendere queste equivalenze è importante quando le specifiche del tuo progetto fanno riferimento a uno standard ma il tuo fornitore ne certifica un altro: questa è esattamente la situazione che deve affrontare la maggior parte dei team di procurement internazionali.

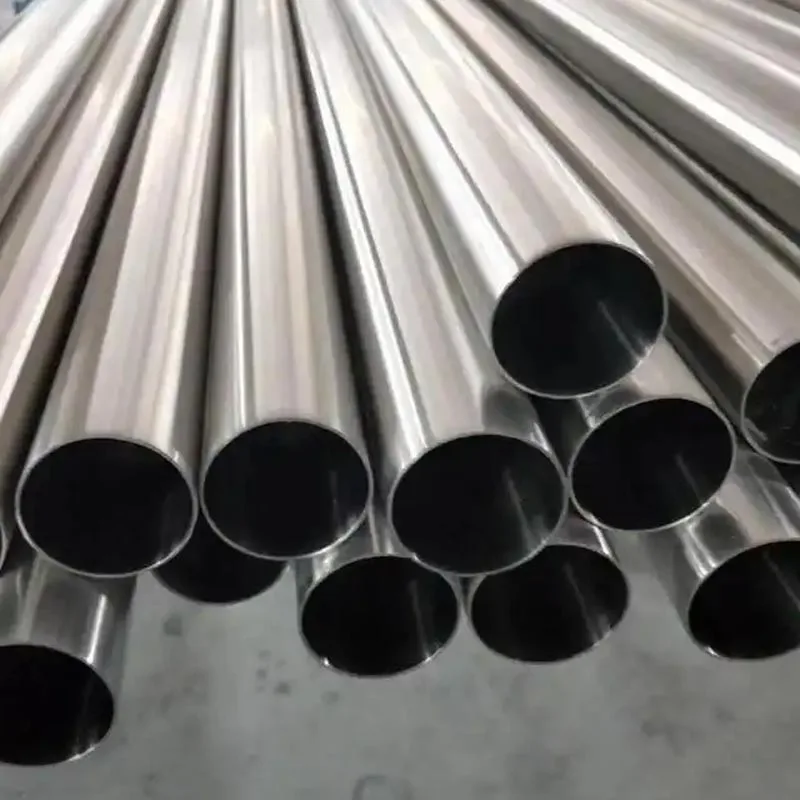

08Х18Н10 Tubo estruso a caldo
Se hai mai ricevuto un certificato del materiale con stampato 08Х18Н10 e ti sei chiesto se è uguale alla pipa 304 che hai ordinato, lo è. La designazione GOST 5632 utilizza una logica di denominazione diversa: il primo numero è il contenuto di carbonio in centesimi di percentuale (08 = ~0,08% C), seguito dai principali elementi di lega nell'abbreviazione russa - X per cromo (хром), Н per nichel, con le loro percentuali finali. Quindi 08Х18Н10 si legge come: ≤0,08% C, ~18% Cr, ~10% Ni. Fa 304. Stessa austenite, stesso profilo di corrosione, stessa posizione nella distinta materiali del progetto. Il tubo estruso a caldo 08Х18Н10 della fabbrica JILAIDA è semplicemente il nome della regione CIS per il tubo inossidabile senza saldatura più utilizzato al mondo.

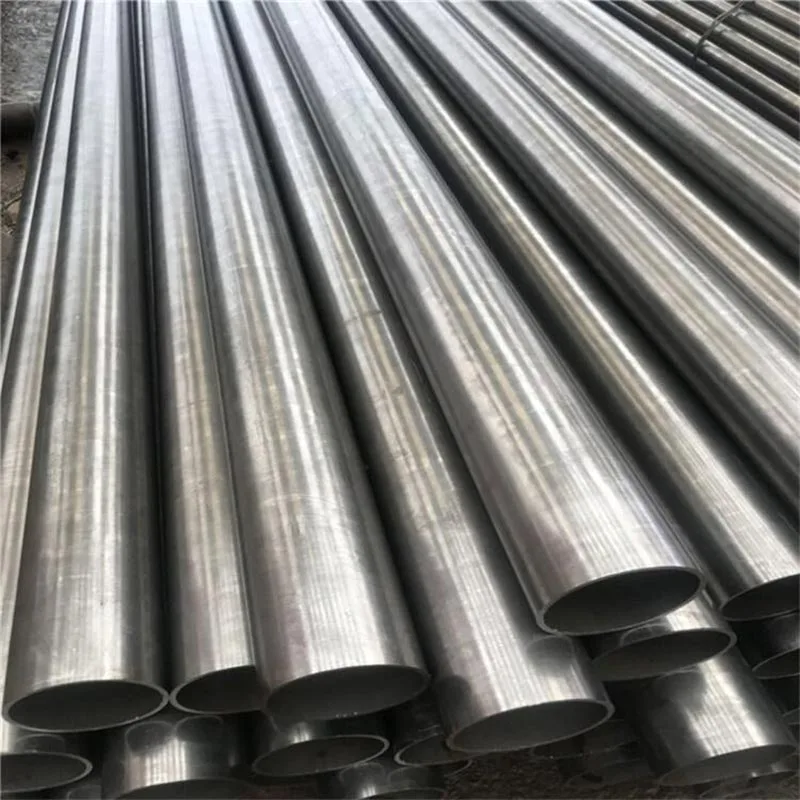

Tubo senza saldatura estruso in acciaio inossidabile 06Cr17Ni12Mo2
In qualità di produttore cinese specializzato di tubi senza saldatura in leghe a base di nichel, Jilaida produce tubi senza saldatura estrusi in acciaio inossidabile 06Cr17Ni12Mo2 utilizzando un processo di estrusione a caldo che forma il tubo in un unico passaggio. Questi tubi presentano una struttura senza saldature senza saldature longitudinali, una struttura a grana densa e uniforme e una tolleranza dello spessore della parete controllata entro ±0,3 mm. L'aggiunta di molibdeno (2–3%) migliora significativamente la resistenza del materiale alla vaiolatura e alla corrosione interstiziale in ambienti ricchi di cloruro, rendendolo adatto per applicazioni corrosive come la desalinizzazione dell'acqua di mare, la raffinazione costiera e la lavorazione chimica, sistemi idrici farmaceutici e piattaforme offshore.

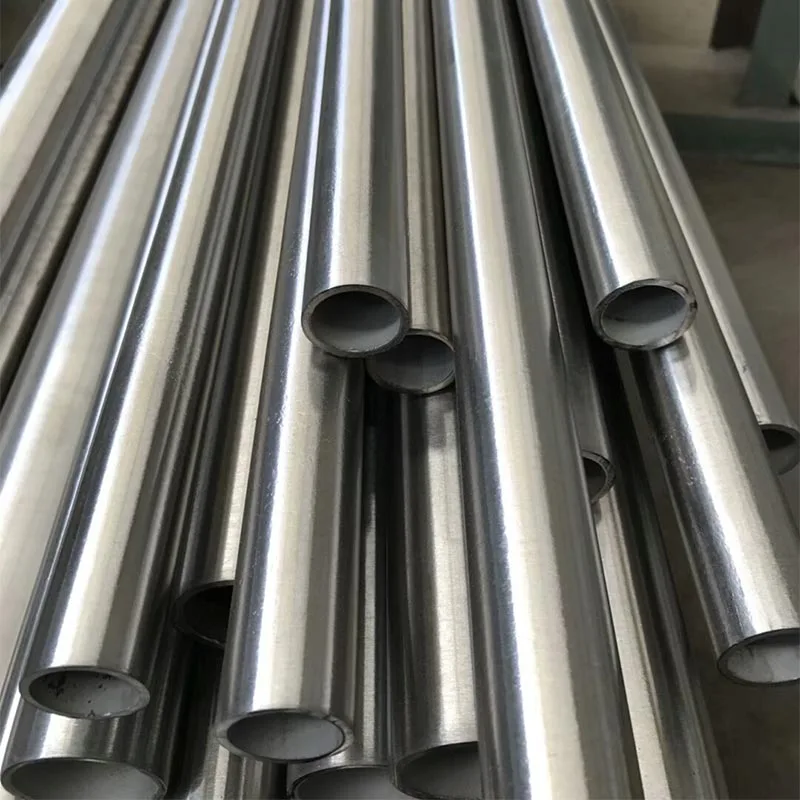

08Х17Н14М2 Tubo tondo estruso
Acquista un tubo tondo estruso 08Х17Н14М2 di alta qualità da Jilaida, un produttore professionale in Cina. Questo tubo viene formato in un unico passaggio mediante un processo di estrusione a caldo; la tolleranza dello spessore della parete è controllata entro ±0,3 mm, la struttura dei grani è uniforme sia sulle pareti interne che su quelle esterne e non sono presenti difetti di saldatura longitudinale. Vi preghiamo di contattarci per un preventivo.
Come funzionano i test di corrosione sui tubi senza saldatura
Uno standard MTC conforme alla norma EN 10204 3.1 riporta le proprietà chimiche e meccaniche. Per i tubi senza saldatura in acciaio inossidabile in servizio critico per la corrosione, l'acquirente deve anche specificare un test di corrosione:
Corrosione intergranulare secondo ASTM A262 Pratica A-E. Il test più comune. La pratica E (test di Strauss) immerge un campione in solfato di rame-acido solforico bollente con trucioli di rame e misura se si è verificato un attacco ai bordi dei grani. Un tubo senza saldatura correttamente ricotto in 304L o 316L passa senza attacchi rilevabili. Questo test rileva la sensibilizzazione derivante da un trattamento termico improprio: un problema che non esiste nei tubi senza saldatura come estrusi perché non vi è alcuna zona di saldatura alterata dal calore da sensibilizzare.
Corrosione per vaiolatura secondo ASTM G48. Per qualità 316, 2205 e ad alto contenuto di nichel.Un campione viene immerso in una soluzione di cloruro ferrico a una temperatura specificata per un periodo compreso tra 24 e 72 ore. Viene riportata la temperatura critica di vaiolatura (CPT), ovvero la temperatura alla quale inizia la vaiolatura. Per il 316L, la temperatura CPT è generalmente compresa tra 15 e 20 C. Per il 2205, aumenta tra 35 e 40 C. Questo test è essenziale per le specifiche di servizio dell'acqua di mare e del cloruro.
Tensocorrosione secondo ASTM G36. Per 304 e 316 in ambienti clorurati. Un campione piegato a U viene immerso nel cloruro di magnesio bollente per un massimo di 200 ore. Il cracking indica suscettibilità. Questo test viene raramente specificato per il 2205 perché i gradi duplex sono intrinsecamente resistenti al cloruro SCC, uno dei motivi per cui gli acquirenti passano dal 316L al 2205 per il servizio di desalinizzazione.
JILAIDA esegue questi test internamente o tramite laboratori partner certificati. I risultati sono inclusi nel pacchetto di documentazione quando specificato nella RFQ. SGS, BV o TUV possono assistere a qualsiasi test presso la nostra struttura.
Cosa dovrebbe includere la richiesta di offerta
Per ricevere i prezzi diretti dalla fabbrica da Jiangsu Ji Lai Da Nickel-Based Alloy Co., Ltd. entro 24 ore, includere:
1. Grado e standard. Numero UNS o standard nazionale (GB, GOST, EN, JIS). Indicare se è necessaria la certificazione a doppio standard.
2. Dimensioni. OD, spessore della parete e lunghezza. Specificare se la lunghezza è fissa, casuale o un intervallo. Per combinazioni con diametro esterno o pareti non standard, confermiamo la disponibilità degli utensili prima di quotare.
3. Quantità. Metri totali o peso totale. Per le qualità standard (304, 316L), l'ordine minimo è di 500 kg. Per qualità 2205 e austenitiche ad alto contenuto di nichel, 300 kg. Lunghezze campione da 300 a 500 mm disponibili per la qualificazione.
4. Finitura superficiale. Decapato (standard), lucidato (specificare Ra) o ricotto brillante.
5. Test. La norma EN 10204 3.1 è standard. Elenco test supplementari: ASTM A262, G48, G36, ultrasonico secondo ASTM E213, idrostatico a 1,5 volte la pressione di progetto. Specificare se è richiesta la EN 10204 3.2 con testimone terzo.
6. Termini di consegna. FOB Shanghai, CIF al tuo porto o DDP al tuo magazzino.
7. Termina la preparazione. Taglio liscio, smussato per saldatura di testa o filettato.
Chi ordina e cosa gli interessa
Impianti chimici e petrolchimici. Il più grande gruppo di acquirenti di tubi senza saldatura 316L e 2205. Specificano i requisiti dei test di corrosione e richiedono la completa tracciabilità del lotto termico. Il tubo senza saldatura in acciaio inossidabile alimenta le linee dell'acido, il servizio del cloruro e le tubazioni del processo catalitico. Il lead time è guidato dal progetto. Gli acquirenti del Medio Oriente (Emirati Arabi Uniti, Arabia Saudita, Qatar) in genere richiedono CIF; Gli acquirenti indiani preferiscono il servizio FOB con il proprio spedizioniere.
Petrolio e gas. Linee di servizio sour che richiedono la conformità NACE MR0175. 316L e 08Х17Н14М2 per servizio moderatamente acido; 2205 per un contenuto di cloruro più elevato. L'acquirente specifica la pressione parziale di H2S e il contenuto di CO2 nella richiesta di offerta. La documentazione deve includere la conferma chimica del basso contenuto di zolfo e fosforo.
Generazione di energia. Tubi caldaia e surriscaldatore in 310S. Tubazioni ausiliarie per isole nucleari in 304 e 316L. Tracciabilità completa del codice secondo ASTM/ASME. L'acquirente è un appaltatore EPC che costruisce un impianto e ogni pezzo di tubo deve avere una traccia cartacea dalla fusione all'installazione.
Farmaceutico e alimentare. Tubazioni di grado igienico in 304 o 316L con superfici interne ricotte a specchio. Basso volume, margine elevato, requisiti di superficie rigorosi. L'acquirente è un appaltatore di camere bianche che necessita di cappucci protettivi e di un certificato di ruvidità superficiale.
Desalinizzazione. Concentrato di salamoia e tubazioni di scarico SWRO. Il duplex 2205 compete sul costo del ciclo di vita con il titanio. L'acquirente calcola il costo per anno di servizio, non per chilogrammo, e il maggiore carico di snervamento del grado duplex consente pareti più sottili, il che può rendere il 2205 più economico del 316L in base al costo di installazione nonostante il maggiore supplemento di lega.
Imballaggio e consegna
Il tubo è imballato in casse di legno con reggette in acciaio. Ogni pacchetto è contrassegnato con numero di colata, grado, dimensione, quantità e riferimento MTC. I cappucci terminali proteggono il foro. Le confezioni di essiccante sono incluse per le spedizioni ricotte. Il produttore cinese Jiangsu Ji Lai Da Nickel-Based Alloy Co., Ltd. spedisce FOB da Shanghai, Ningbo o Lianyungang. Sono disponibili CIF e DDP. Il tempo di produzione standard è di 3-4 settimane per 304 e 316L; da 4 a 5 settimane per 310S e 2205; Da 5 a 7 settimane per gli acciai austenitici standard russo e ad alto contenuto di nichel. La norma ISO 9001 regola il sistema di qualità con quattro ulteriori certificazioni di settore.
Domande frequenti
Perché i tubi senza saldatura sono più costosi di quelli saldati?
Il processo di produzione è più lento e richiede più materiali. Una linea di tubi saldati può funzionare ininterrottamente da un nastro a una velocità compresa tra 3 e 5 metri al minuto. L'estrusione senza soluzione di continuità produce un tubo una billetta alla volta, con preparazione, riscaldamento, pressatura, raffreddamento e ispezione della billetta tra ciascun pezzo. Il sovrapprezzo compreso tra il 15 e il 30% riflette questa differenza di produttività. Per i servizi in cui il cordone di saldatura costituirebbe un punto di inizio del cedimento, il premio è giustificato. Per il servizio a bassa pressione per scopi generali, il tubo saldato può essere adeguato: ti consiglieremo in base alle tue condizioni.
Potete fornire entrambi i certificati EN 10204 3.1 e 3.2?
SÌ. 3.1 è standard su ogni spedizione. 3.2 richiede che un ispettore di terze parti - SGS, BV o TUV - assista ai tagli di prova e co-firmi. Aggiungere da 5 a 7 giorni lavorativi per la visita dell'ispettore.
Qual è la gamma di dimensioni pratiche per i tubi in acciaio inossidabile senza saldatura?
DE da 6 a 89 mm, spessore della parete da 3 a 9 mm, lunghezza da 3.000 a 10.000 mm. Possiamo produrre al di fuori di questi intervalli su base personalizzata, ma potrebbero essere applicati costi di attrezzatura e quantità minima.
