Cosa rende affidabili i tubi di raffreddamento a liquido dei data center per l'elaborazione ad alta densità?

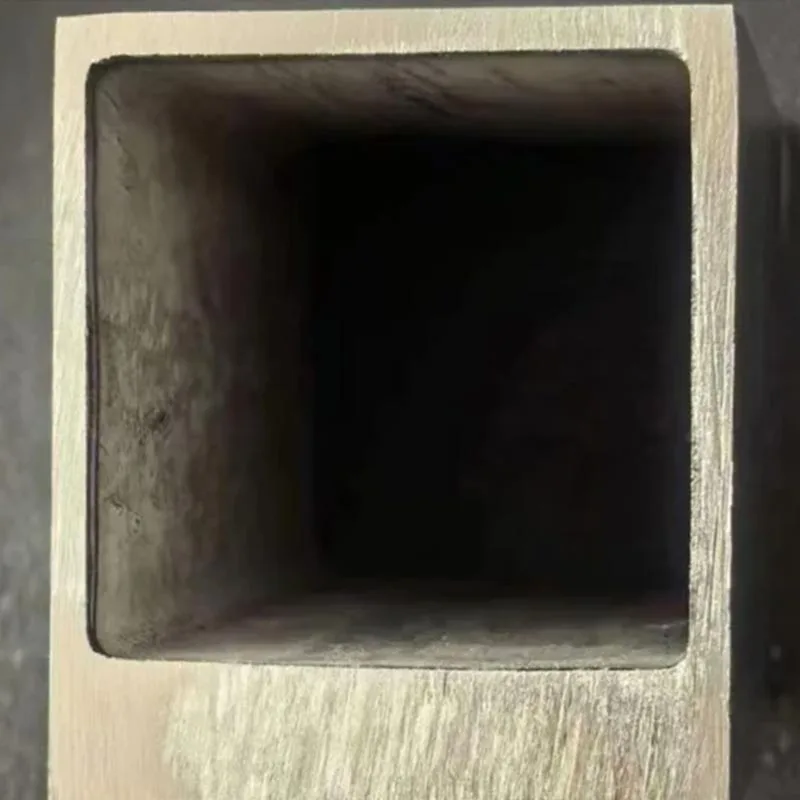

1. Cosa sono i tubi di raffreddamento a liquido del Data Center?

I tubi di raffreddamento a liquido del data center sono componenti che trasportano i fluidi di raffreddamento tra le apparecchiature di generazione del calore e i sistemi di smaltimento del calore. Fanno parte dell'infrastruttura che consente ai data center di rimuovere il calore da server, processori, acceleratori e altri componenti elettronici senza fare affidamento esclusivamente sul raffreddamento ad aria convenzionale.

Con l’espansione dei carichi di lavoro dell’intelligenza artificiale, del cloud computing e del calcolo ad alte prestazioni, la quantità di calore concentrata all’interno dei singoli rack può aumentare in modo significativo. I sistemi basati sull’aria potrebbero avere difficoltà a gestire economicamente questi carichi termici concentrati. Il raffreddamento a liquido può trasferire il calore in modo più efficiente a livello dell’apparecchiatura, a condizione che l’intero sistema sia progettato adeguatamente.

All'interno di questa infrastruttura, le tubazioni hanno il compito di mantenere una circolazione costante dei fluidi, resistendo al tempo stesso alla pressione operativa, alle variazioni di temperatura e al servizio continuo. Un tubo o un collegamento inadeguati possono compromettere le prestazioni di un impianto di raffreddamento altrimenti avanzato.

Per i proprietari di data center e gli appaltatori di ingegneria, l'obiettivo non è semplicemente quello di acquistare tubi al prezzo iniziale più basso. Si tratta di stabilire un sistema di distribuzione dei fluidi affidabile che soddisfi i requisiti del produttore dell'apparecchiatura e gli obiettivi operativi a lungo termine della struttura.

2. Come funzionano i tubi di raffreddamento a liquido?

I tubi di raffreddamento del liquido funzionano come parte di un circuito di circolazione. Una pompa sposta il refrigerante selezionato attraverso una rete di linee di alimentazione e ritorno. Il fluido assorbe il calore all'interfaccia dell'apparecchiatura e lo trasporta a uno scambiatore di calore, a un'unità di distribuzione del raffreddamento (CDU) o a un altro sistema di smaltimento del calore idoneo.

In molte installazioni il sistema dell'acqua di raffreddamento e il sistema di raffreddamento tecnologico sono separati da uno scambiatore di calore. Questa disposizione aiuta a gestire le differenze nella qualità del fluido, nelle condizioni operative e nei requisiti delle apparecchiature tra i due circuiti.

Configurazioni comuni di raffreddamento a liquido

• Raffreddamento diretto sul truciolo:Il refrigerante viaggia attraverso piastre fredde posizionate vicino a processori e acceleratori che generano calore.
• Scambiatori di calore della porta posteriore:Il liquido circola attraverso uno scambiatore di calore montato sul retro di un server rack per rimuovere il calore dall'aria di scarico.
• Distribuzione a livello di rack:Collettori e diramazioni distribuiscono il refrigerante a più server o dispositivi di raffreddamento.
• Raffreddamento per immersione:Le apparecchiature elettroniche sono immerse in un fluido dielettrico compatibile, che circola attraverso un apposito sistema di scambio termico.

Anche il diametro del tubo e le caratteristiche della superficie interna influenzano il comportamento del flusso. Un tubo sottodimensionato può aumentare la caduta di pressione e la domanda di pompaggio, mentre un percorso eccessivo o non adeguatamente pianificato può aggiungere resistenza inutile e complessità di installazione. Gli ingegneri dovrebbero calcolare le condizioni di flusso e pressione richieste anziché scegliere le dimensioni esclusivamente per convenzione.

3. Quali materiali vengono utilizzati per i tubi di raffreddamento a liquido dei data center?

La selezione dei materiali è una delle decisioni più importanti nell’approvvigionamento delle infrastrutture di raffreddamento. Materiali diversi offrono diverse combinazioni di resistenza alla corrosione, resistenza meccanica, flessibilità di fabbricazione, costo e compatibilità con i fluidi di raffreddamento.

Le opzioni comuni includono acciaio inossidabile, rame, acciaio al carbonio e alcuni polimeri ingegnerizzati. Nessun singolo materiale è adatto a ogni parte di ogni sistema di raffreddamento del data center.

Perché le leghe a base di nichel meritano considerazione

Le leghe a base di nichel possono offrire preziose combinazioni di resistenza alla corrosione, prestazioni meccaniche e stabilità in ambienti difficili. La loro idoneità dipende dal tipo di lega specifico e dalle effettive condizioni di servizio, tra cui la chimica del refrigerante, la temperatura, la pressione e l'esposizione ai contaminanti.

Non dovrebbero essere trattati automaticamente come materiale predefinito per un'intera rete di raffreddamento del data center. Nei sistemi convenzionali a base acqua, l’acciaio inossidabile, il rame o altri materiali consolidati possono essere più pratici per molte applicazioni. Vale la pena valutare le leghe a base di nichel quando i requisiti tecnici, l'ambiente chimico o le condizioni operative specializzate ne giustificano l'uso.

Per i team di approvvigionamento che prendono in considerazione tubi in leghe speciali, le domande rilevanti includono se il grado selezionato soddisfa i requisiti di progettazione, se le sue prestazioni di corrosione sono state stabilite per il fluido previsto e se il fornitore può fornire documentazione e tracciabilità del materiale adeguate.

4. Quali proprietà dovrebbero avere i tubi di raffreddamento affidabili?

Gli affidabili tubi di raffreddamento a liquido dei data center devono fare molto di più che trasportare fluidi. Devono mantenere la loro integrità meccanica e chimica per tutta la vita utile prevista, supportando al contempo le prestazioni termiche del sistema completo.

4.1 Resistenza alla corrosione

La corrosione può ridurre lo spessore delle pareti, rilasciare ioni metallici nel liquido di raffreddamento e contribuire alla formazione di depositi o ostruzioni. La sua gravità dipende da fattori quali la composizione della lega, la chimica dell'acqua, la temperatura, i gas disciolti, i contaminanti e il contatto con metalli diversi.

Pertanto, è necessario selezionare il materiale corretto utilizzando le specifiche effettive del refrigerante e le raccomandazioni dei relativi produttori di apparecchiature. La resistenza alla corrosione dovrebbe essere valutata in condizioni operative realistiche piuttosto che presupporre solo dal nome del materiale.

4.2 Prestazioni di pressione e temperatura

Tubi, raccordi, valvole e giunti devono essere dimensionati per le condizioni operative previste, compresi i carichi transitori applicabili. Gli ingegneri dovrebbero considerare gli effetti della temperatura sulla resistenza dei materiali, sui valori di pressione, sulle guarnizioni e sulle connessioni.

La pressione e la temperatura di progetto del sistema devono essere verificate rispetto ai valori nominali di tutti i componenti collegati. Il campo operativo consentito è determinato dall'assemblaggio completo, non semplicemente dalle specifiche nominali del tubo.

4.3 Compatibilità del refrigerante

L'acqua con inibitori di corrosione, miscele acqua-glicole, refrigeranti e fluidi dielettrici hanno proprietà chimiche e fisiche diverse. Un materiale che funziona bene con un fluido potrebbe non essere adatto a un altro.

I controlli di compatibilità dovrebbero includere tubi, raccordi, valvole, guarnizioni, O-ring, rivestimenti, materiali di consumo per brasatura o saldatura e qualsiasi altra superficie che entra in contatto con il refrigerante.

4.4 Precisione dimensionale e qualità della superficie

Dimensioni coerenti supportano un assemblaggio affidabile e un flusso prevedibile. Difetti interni, contaminazione, ruvidità eccessiva o residui di fabbricazione possono contribuire a perdite di pressione indesiderate, contaminazione del fluido o problemi di corrosione.

A seconda dell'applicazione, le specifiche di acquisto possono includere diametro esterno, spessore della parete, tolleranze dimensionali, pulizia interna, finitura superficiale, rettilineità e preparazione delle estremità.

4.5 Integrità della connessione

Anche i tubi di alta qualità possono guastarsi se i collegamenti sono progettati o installati in modo inadeguato. Saldature, flange, connessioni filettate, giunti brasati e innesti rapidi devono essere adeguati alle condizioni di servizio e compatibili con i materiali da unire.

Laddove sono previste frequenti sostituzioni o manutenzioni del server, la progettazione di connessioni riparabili può aiutare a ridurre i tempi di manutenzione. Tuttavia, la facilità di disconnessione non dovrebbe mai andare a scapito della prevenzione delle perdite o dei limiti operativi specificati dal produttore.

5. Come si possono prevenire i problemi comuni dei tubi di raffreddamento?

I guasti del sistema di raffreddamento spesso derivano da diversi fattori che agiscono insieme. Una strategia pratica di prevenzione riguarda il materiale delle tubazioni, le condizioni del refrigerante, la disposizione del sistema, la qualità dell'installazione e il monitoraggio continuo.

Problema 1: Corrosione e Reazioni Galvaniche

Il contatto tra metalli diversi in un liquido conduttivo può creare condizioni per la corrosione galvanica. Il rischio dipende dai metalli coinvolti, dalle relative superfici, dal contatto elettrico e dalla chimica del fluido.

• Esaminare tutti i materiali bagnati lungo l'intero circuito di raffreddamento.
• Verificare la compatibilità tra materiali dei tubi, raccordi, collettori e componenti dell'apparecchiatura.
• Mantenere la composizione chimica del refrigerante e la concentrazione dell'inibitore specificate per il sistema.
• Esamina cambiamenti imprevisti nei metalli disciolti o negli indicatori di corrosione.

Problema 2: perdite e tempi di inattività non pianificati

Una perdita vicino ad apparecchiature elettroniche può causare danni alle apparecchiature, interruzioni del servizio e costosi lavori di ripristino. I fattori che contribuiscono comunemente includono giunti difettosi, guarnizioni danneggiate, errori di installazione, vibrazioni e funzionamento oltre i limiti specificati.

• Utilizzare metodi di connessione approvati per il servizio previsto.
• Ispezionare guarnizioni, giunti e giunti fabbricati prima della messa in servizio.
• Condurre prove di pressione o perdite in conformità con le procedure di progettazione e prova applicabili.
• Installare dispositivi idonei per il rilevamento e l'isolamento delle perdite ove richiesto dalla progettazione dell'impianto.

Problema 3: flusso limitato e caduta di pressione eccessiva

Il dimensionamento errato dei tubi, le curve eccessive, i depositi interni, i filtri intasati e i raccordi mal configurati possono limitare la circolazione. Il risultato potrebbe essere un'erogazione di refrigerante insufficiente, un aumento del consumo energetico della pompa o un raffreddamento non uniforme tra i rack delle apparecchiature.

Gli ingegneri dovrebbero calcolare le portate e le perdite di pressione previste, tenere conto dei raccordi e delle interfacce delle apparecchiature e verificare che l'installazione finale funzioni all'interno dell'involucro di progettazione.

Problema 4: Contaminazione e Depositi

Particelle, prodotti della corrosione, residui chimici e acqua di reintegro non idonea possono influire sulla qualità del liquido refrigerante. I depositi possono ostruire piccoli passaggi o interferire con il trasferimento di calore, soprattutto in sistemi con canali stretti.

Prima della messa in servizio e mantenuti durante il funzionamento, è necessario stabilire adeguati controlli di lavaggio, filtrazione, trattamento del refrigerante e pulizia.

6. In che modo gli acquirenti possono selezionare i tubi di raffreddamento a liquido adatti per data center?

Per gli sviluppatori di data center, gli appaltatori EPC, i produttori di apparecchiature e i team di approvvigionamento industriale, un processo di selezione strutturato può ridurre le lacune nelle specifiche e prevenire costose modifiche durante l'installazione.

Passaggio 1: definire l'applicazione

Identificare se i tubi verranno utilizzati in un circuito dell'acqua dell'impianto, in un circuito di raffreddamento tecnologico, in un collettore rack, in una connessione CDU o in un'altra parte del sistema. La posizione determina molti dei requisiti di prestazione e pulizia.

Passaggio 2: confermare le condizioni operative

• Pressione di esercizio normale e massima
• Temperature di esercizio e di progetto
• Portata richiesta e caduta di pressione ammissibile
• Composizione, concentrazione e requisiti di trattamento del refrigerante
• Cicli operativi previsti e accessi per manutenzione

Passaggio 3: stabilire i requisiti di materiale e produzione

Specificare la qualità del materiale, lo standard di prodotto pertinente, le dimensioni, lo spessore delle pareti, le condizioni di consegna e i requisiti di test. Se si sta prendendo in considerazione una lega speciale a base di nichel, confermare il grado esatto e le proprietà del materiale richieste anziché utilizzare una descrizione generica della lega.

Passaggio 4: valutare la documentazione del fornitore

Chiedere ai potenziali fornitori di fornire la documentazione richiesta dal progetto. A seconda delle specifiche di acquisto, ciò può includere certificati di test sui materiali, composizione chimica, risultati di test meccanici, registrazioni di ispezioni dimensionali, tracciabilità del calore o del lotto e prove di ispezioni o test applicabili.

Passaggio 5: confrontare il costo totale di proprietà

Il prezzo di acquisto è solo una parte dell'investimento. Anche la fabbricazione, l'installazione, l'ispezione, il trattamento del refrigerante, l'accesso per la manutenzione, la frequenza di sostituzione e i potenziali tempi di fermo influiscono sui costi a lungo termine.

Per progetti che coinvolgono prodotti in leghe speciali,Jiangsu Jilaida lega a base di nichel Co., Ltd.può essere considerato un potenziale fornitore da contattare per avere informazioni sui materiali in leghe a base nichel. Gli acquirenti devono verificare direttamente le qualità disponibili, la gamma di tubi, le capacità produttive, gli standard applicabili e la documentazione dell'azienda prima di determinare se i suoi prodotti soddisfano una specifica specifica del sistema di raffreddamento.

7. Quali sono le pratiche di installazione e manutenzione che contano?

Una corretta installazione e manutenzione aiutano a preservare l'integrità delle tubazioni per tutta la vita utile di un data center. Anche quando i materiali iniziali soddisfano le specifiche, una cattiva manipolazione, una giunzione impropria o una gestione insufficiente dei fluidi possono introdurre rischi evitabili.

Prima dell'installazione

• Ispezionare i tubi consegnati per rilevare eventuali danni, contaminazione e discrepanze dimensionali.
• Verificare l'identificazione e la tracciabilità del materiale rispetto ai documenti di acquisto.
• Mantenere gli interni dei tubi puliti e protetti durante lo stoccaggio e il trasporto.
• Confermare che gli strumenti, i materiali di consumo di giunzione e i materiali di tenuta siano adatti al servizio specificato.
• Esaminare il percorso, i supporti, i margini di espansione, le valvole di isolamento e l'accesso per la manutenzione.

Durante la messa in servizio

• Completare l'unione e l'ispezione secondo le procedure approvate.
• Eseguire le necessarie operazioni di pulizia, lavaggio e test della pressione o delle perdite del sistema.
• Verificare che il liquido refrigerante soddisfi i requisiti di qualità e concentrazione specificati.
• Controllare le portate, le condizioni di pressione, gli allarmi e i sistemi di rilevamento delle perdite.
• Documentare la disposizione come costruito e stabilire misurazioni operative di base.

Durante il funzionamento di routine

I piani di manutenzione dovrebbero riflettere la criticità della struttura, la tecnologia di raffreddamento e le raccomandazioni dei produttori di apparecchiature. Le attività rilevanti possono includere il monitoraggio della chimica del refrigerante, l'ispezione dei giunti, la revisione dei differenziali di pressione, il controllo dei filtri e l'analisi di cambiamenti imprevisti nel flusso o nelle condizioni del fluido.

Per le installazioni mission-critical, durante la progettazione originale è necessario considerare l'isolamento e la ridondanza. La capacità di effettuare la manutenzione dei singoli componenti senza compromettere la capacità di raffreddamento richiesta può essere particolarmente importante per le strutture che operano ininterrottamente.

8. Come si stanno evolvendo i requisiti di raffreddamento?

La crescita dell’informatica basata sull’intelligenza artificiale, dei cluster GPU ad alta densità e dell’elaborazione accelerata dei dati sta aumentando l’importanza di un’efficace gestione termica. Con l'evoluzione delle densità di potenza dei rack e delle architetture di raffreddamento, i sistemi di tubazioni devono adattarsi a nuove interfacce di apparecchiature, requisiti di flusso in evoluzione e aspettative di affidabilità sempre più esigenti.

Carichi termici più elevati

Una generazione di calore più concentrata aumenta l'importanza di una progettazione idraulica accurata, di collegamenti affidabili e di un'erogazione stabile del refrigerante. Il dimensionamento dei tubi e la selezione dei materiali devono essere in linea con la progettazione effettiva del sistema piuttosto che con ipotesi generalizzate sull'infrastruttura del data center.

Più infrastruttura modulare

La distribuzione modulare del raffreddamento e i design a livello di rack possono semplificare l'implementazione e l'espansione. Tuttavia, la modularità aumenta anche la necessità di interfacce coerenti, materiali compatibili, punti di isolamento accessibili e procedure di connessione affidabili.

Maggiore attenzione alle prestazioni del ciclo di vita

Gli operatori devono sempre più considerare il consumo energetico, la manutenibilità, la disponibilità delle apparecchiature e l’impatto ambientale delle decisioni relative alle infrastrutture. Un sistema di tubazioni ben progettato contribuisce a supportare una circolazione affidabile, ridurre al minimo le perdite evitabili e consentire la manutenzione pianificata.

La soluzione più efficace non è necessariamente il materiale più costoso o la configurazione più sofisticata. È la soluzione che soddisfa i requisiti tecnici verificati dell'applicazione fornendo al contempo un adeguato equilibrio tra affidabilità, manutenibilità e costi.
