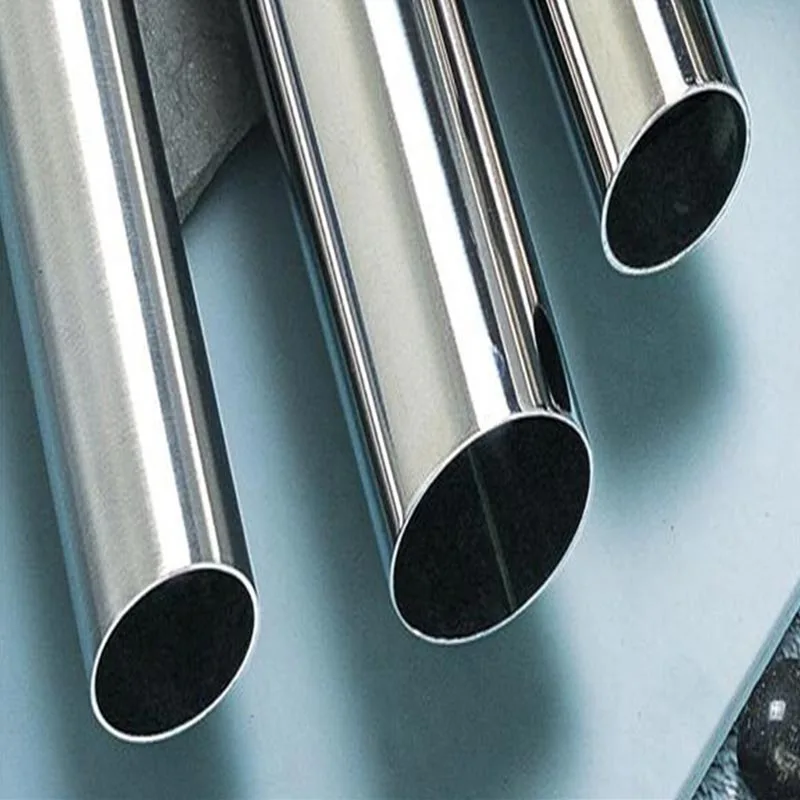

La scelta del giusto tubo in acciaio inossidabile inizia con la comprensione di come interagiscono qualità del materiale, metodo di produzione, dimensioni, requisiti di fabbricazione e condizioni di servizio. UNTubo senza saldatura in acciaio inossidabile 304è un prodotto tubolare in acciaio inossidabile austenitico basato sul Tipo 304, comunemente identificato come UNS S30400 e EN 1.4301. La sua combinazione di resistenza generale alla corrosione, flessibilità di fabbricazione, tenacità e struttura senza giunzioni lo rende adatto a molti requisiti di tubazioni industriali e commerciali. La domanda chiave non è semplicemente se il 304 sia un grado inossidabile familiare, ma se le sue caratteristiche si adattano alle effettive condizioni di processo, temperatura, fluido, dimensione e installazione.
L'acciaio inossidabile di tipo 304 è ampiamente utilizzato perché offre una combinazione equilibrata di leghe di cromo-nichel, resistenza alla corrosione, duttilità, saldabilità e prestazioni generali di fabbricazione. Quando viene fornito come tubo senza saldatura, il corpo tubolare è formato senza giunzioni saldate longitudinali, il che può essere importante per le applicazioni in cui è specificata una costruzione senza saldature. Tuttavia, la selezione dei materiali dovrebbe sempre considerare l'ambiente di servizio completo. La concentrazione di cloruro, la temperatura, la pressione, il percorso di fabbricazione, i requisiti post-saldatura, le condizioni della superficie e gli standard dimensionali possono tutti influenzare se il 304 è una scelta appropriata. Questa guida esamina il materiale da una prospettiva ingegneristica pratica, ne spiega le caratteristiche di produzione e prestazione, lo confronta con i relativi gradi di acciaio inossidabile e fornisce un approccio strutturato alla selezione.
- 1. Cosa definisce il materiale e la costruzione senza soluzione di continuità?
- 2. Perché il cromo e il nichel sono importanti?
- 3. Come viene prodotto il tubo?
- 4. Quali proprietà meccaniche e fisiche sono importanti?
- 5. Dove resiste bene il materiale alla corrosione?
- 6. Quali industrie utilizzano comunemente questo materiale?
- 7. Come devono essere selezionati il diametro, lo spessore della parete e la lunghezza?
- 8. Cosa dovrebbero sapere i produttori sul taglio e sulla saldatura?
- 9. In che modo gli standard influiscono sulla scelta dei tubi?
- 10. Come si confronta il tipo 304 con 304L, 316L e 310S?
- 11. Cosa dovrebbero controllare acquirenti e ingegneri prima dell'uso?
- 12. Domande frequenti
Cosa definisce il materiale e la costruzione senza soluzione di continuità?
La denominazione del prodotto può combinare diverse informazioni e ciascuna parte è importante. Il grado identifica la famiglia delle leghe. La parola “seamless” identifica la forma costruttiva. Le dimensioni del tubo determinano la geometria fisica. Lo standard selezionato definisce i requisiti di composizione, proprietà meccaniche, produzione, test e controllo dimensionale.
Il tipo 304 è un acciaio inossidabile austenitico
Il tipo 304 appartiene alla famiglia degli acciai inossidabili austenitici al cromo-nichel. È comunemente associato a UNS S30400 e EN 1.4301. La lega è nota per un utile equilibrio tra resistenza alla corrosione e caratteristiche di fabbricazione, il che spiega perché appare in apparecchiature di lavorazione generali, sistemi alimentari, componenti architettonici, applicazioni idriche e molte forme di tubi e tubazioni industriali.
La sua composizione è particolarmente rilevante per il comportamento alla corrosione. Il cromo favorisce la formazione di un sottile strato di ossido passivo sulla superficie. Il nichel contribuisce alla stabilità della struttura austenitica e sostiene la duttilità e la tenacità del materiale. Queste caratteristiche aiutano a spiegare perché il 304 può funzionare bene in un’ampia gamma di ambienti atmosferici e industriali ordinari.
Senza soluzione di continuità significa che non vi è alcuna cucitura saldata longitudinale
Il tubo senza saldatura viene prodotto attraverso un processo in cui la forma tubolare viene sviluppata senza creare un giunto saldato longitudinale. Questo lo distingue dal tubo saldato, dove il materiale piatto o in strisce viene formato in un tubo e unito lungo una giuntura.
La presenza o l'assenza di una giuntura non deve essere interpretata come un'affermazione universale secondo cui un tubo è automaticamente adatto ad ogni condizione di servizio. Invece, la costruzione senza soluzione di continuità è preziosa quando una specifica di progetto, una progettazione tecnica o un'applicazione richiede una forma di prodotto senza soluzione di continuità. La selezione dovrebbe rimanere legata alle condizioni di pressione, temperatura, compatibilità dei fluidi, dimensioni e standard in vigore.
Comprendere queste distinzioni previene un problema comune di specifica: trattare un tipo di materiale, un processo di produzione e uno standard dimensionale come se fossero termini intercambiabili. Sono caratteristiche separate che devono essere considerate insieme.
Perché il cromo e il nichel sono importanti?
Le prestazioni dell'acciaio inossidabile iniziano con la composizione della lega. Nel Tipo 304, il cromo e il nichel sono particolarmente importanti perché influenzano la resistenza alla corrosione, la stabilità di fase, la tenacità e il comportamento di fabbricazione.
Cromo e protezione superficiale passiva
L'acciaio inossidabile si basa sulla passivazione piuttosto che su uno spesso rivestimento esterno per la sua resistenza alla corrosione di base. Il cromo reagisce con l'ossigeno sulla superficie per formare uno strato di ossido molto sottile e aderente. Quando la superficie rimane in condizioni idonee, questo strato passivo aiuta a separare il metallo sottostante dall'ambiente circostante.
La passivazione non è la stessa cosa dell’immunità. L'acciaio inossidabile può ancora soffrire di corrosione localizzata se esposto a cloruri aggressivi, fessure, contaminazione, alte temperature o altre combinazioni sfavorevoli di prodotti chimici e stress. Le condizioni della superficie e la qualità della fabbricazione rimangono quindi importanti.
Struttura del nichel e austenitica
Il nichel è uno dei principali elementi di lega del 304. Aiuta a mantenere la struttura austenitica che conferisce al grado la sua caratteristica duttilità e tenacità. Queste proprietà supportano la formatura, la piegatura, la lavorazione meccanica e molte operazioni di fabbricazione comuni.
Perché la composizione è importante durante la revisione della domanda
La selezione dei materiali dovrebbe collegare la chimica all'effettivo ambiente di servizio. Un tubo che trasporta un fluido acquoso debole a temperatura moderata può presentare un problema di corrosione molto diverso da quello esposto a soluzioni concentrate di cloruro, sostanze chimiche acide o gas ossidanti a temperatura elevata.
- Il cromo supporta lo strato superficiale passivo responsabile della resistenza generale alla corrosione dell'acciaio inossidabile.
- Il nichel contribuisce alla struttura austenitica stabile e supporta duttilità e tenacità.
- La lega non è universalmente resistente a tutti gli ambienti chimici.
- La chimica e la temperatura di servizio effettive dovrebbero guidare la selezione del materiale finale.
Questo è il motivo per cui la designazione del materiale da sola non può sostituire le informazioni sul processo. I team di ingegneri dovrebbero considerare il fluido, la concentrazione, i contaminanti, l'intervallo di temperatura, i detergenti, il tempo di esposizione e le condizioni superficiali previste prima di decidere se il Tipo 304 è appropriato.
Come viene prodotto il tubo?
Il percorso di produzione influisce sulla geometria, sulle condizioni della superficie, sulla consistenza dimensionale, sulla struttura interna e sul modo in cui il prodotto finito risponde alla fabbricazione a valle. Le informazioni sul prodotto fornite specificano un processo di laminazione a caldo senza giunzioni per il materiale qui discusso.
Formatura senza saldatura laminata a caldo
La lavorazione a caldo consente all'acciaio inossidabile di assumere una forma tubolare mentre il materiale si trova a una temperatura elevata adatta alla deformazione plastica. Il processo può comprendere fasi di preparazione, perforazione, allungamento, dimensionamento, trattamento termico ove richiesto, condizionamento superficiale, raddrizzatura, taglio, ispezione e finitura finale della billetta.
Ogni fase può influenzare il prodotto finale. La geometria del tubo deve rimanere entro le tolleranze dimensionali specificate. La superficie deve essere adatta al servizio previsto e al processo di fabbricazione. Il materiale deve inoltre soddisfare i requisiti chimici e meccanici pertinenti dello standard di prodotto selezionato.
Perché il controllo del processo è importante
Un tubo senza saldatura è ancora un prodotto ingegnerizzato e non semplicemente una forma cava di acciaio. La variazione dello spessore della parete, l'ovalizzazione, la rettilineità, le imperfezioni della superficie, la preparazione delle estremità e la tracciabilità possono avere importanza durante la fabbricazione e l'installazione.
| Fase di produzione | Scopo primario | Focalizzazione potenziale sulla qualità |
|---|---|---|
| Preparazione della billetta | Preparare il materiale adatto per la formatura. | Identità, chimica e condizioni dei materiali. |
| Foratura e formazione | Crea il corpo tubolare cavo. | Formazione delle pareti, geometria e condizioni interne. |
| Laminazione a caldo e dimensionamento | Sviluppare il diametro e il profilo della parete richiesti. | Precisione dimensionale, rettilineità e consistenza. |
| Trattamento termico | Ripristinare o stabilire condizioni metallurgiche adeguate ove richiesto dalle specifiche. | Controllo della temperatura, uniformità e conformità allo standard applicabile. |
| Condizionamento superficiale | Preparare le superfici esterne ed interne. | Rimozione di incrostazioni o difetti e raggiungimento della finitura specificata. |
| Ispezione e finitura | Preparare il tubo per la consegna e l'installazione. | Dimensioni, aspetto, identificazione e test richiesti. |
Il punto importante è che la qualità della produzione è una sequenza e non un’operazione isolata. Un tubo finito che soddisfa i requisiti dimensionali ma non dispone di un'adeguata tracciabilità del materiale può comunque creare problemi per un progetto industriale controllato.
Quali proprietà meccaniche e fisiche sono importanti?
Il tipo 304 è ampiamente selezionato perché fornisce un equilibrio pratico di proprietà invece di eccellere in una sola caratteristica. Gli ingegneri solitamente considerano insieme resistenza, duttilità, tenacità, resistenza alla corrosione, comportamento termico e risposta di fabbricazione.
Duttilità e comportamento di formatura
La struttura austenitica fornisce una buona duttilità, che supporta la formatura e la fabbricazione. Ciò è utile quando le sezioni del tubo devono essere tagliate, piegate, preparate per i raccordi o incorporate in gruppi di apparecchiature. La lavorazione a freddo può aumentare la resistenza e la durezza, pertanto la storia di fabbricazione di un particolare componente può influenzarne le condizioni finali.
Tenacità in un ampio intervallo di temperature
Agli acciai inossidabili austenitici è riconosciuta una buona tenacità, anche alle basse temperature. Questa caratteristica può essere utile quando l'apparecchiatura subisce sbalzi di temperatura o condizioni di servizio più fredde. La selezione dell'alta temperatura, tuttavia, richiede una valutazione tecnica separata poiché l'esposizione a lungo termine introduce problemi relativi all'ossidazione, allo scorrimento viscoso, alla stabilità di fase e ai limiti di progettazione.
La dilatazione termica non deve essere ignorata
L'acciaio inossidabile si espande e si contrae con i cambiamenti di temperatura. Nelle tubazioni lunghe, nei sistemi di processo e nei gruppi di apparecchiature, il movimento termico può produrre spostamenti e sollecitazioni che devono essere gestiti attraverso la progettazione del sistema, i supporti, le disposizioni di espansione e la selezione appropriata dei componenti.
È inoltre importante evitare di utilizzare valori meccanici generici senza verificare le specifiche esatte. Il carico di snervamento, il carico di rottura, la durezza, l'allungamento, lo stress di progettazione e la pressione ammissibile possono dipendere dallo standard, dalla forma del prodotto, dallo spessore della parete, dal trattamento termico e dalla temperatura di servizio.
Dove resiste bene il materiale alla corrosione?
Il tipo 304 funziona bene in molti ambienti atmosferici e moderatamente corrosivi, motivo per cui è così comune nelle applicazioni industriali generali. La sua superficie passiva fornisce un'utile resistenza all'umidità ordinaria, a molti fluidi di processo comuni e a un'ampia gamma di esposizioni interne ed esterne.
Esposizione atmosferica
Nei normali ambienti interni e in molte applicazioni esterne, lo strato passivo ricco di cromo fornisce protezione contro la corrosione atmosferica generale. Le superfici pulite possono mantenere il loro aspetto e la loro funzione per lunghi periodi quando l'ambiente non è insolitamente aggressivo.
Servizio legato all'acqua
La lega può essere adatta per applicazioni selezionate di trattamento dell'acqua e di gestione dell'acqua. Tuttavia, la chimica dell’acqua varia ampiamente. La concentrazione di cloruro, la temperatura, l'ossigeno disciolto, i depositi e le condizioni delle fessure possono modificare in modo significativo il comportamento della corrosione.
Ambienti alimentari e di processo
L'acciaio inossidabile è ampiamente utilizzato nelle apparecchiature per alimenti e bevande perché il materiale può fornire una superficie lavabile e resistente alla corrosione. L'effettiva idoneità dipende dal processo, dal regime di pulizia, dalla temperatura, dalla concentrazione, dalla finitura superficiale e dai requisiti igienici.
Dove è richiesta particolare cautela
Gli ambienti ricchi di cloruro meritano particolare attenzione. L'acqua di mare, la salamoia concentrata, alcuni sistemi di acqua di raffreddamento e i flussi di processo ricchi di cloruro possono essere più impegnativi. La corrosione localizzata, come la vaiolatura e la corrosione interstiziale, può diventare importante anche quando la corrosione generale appare limitata.
Questa distinzione è essenziale per gli acquirenti perché “resistente alla corrosione” non è una categoria di prestazione assoluta. La resistenza alla corrosione è sempre relativa a un particolare ambiente, temperatura, condizione della superficie, tempo di esposizione e stato di produzione.
Quali industrie utilizzano comunemente questo materiale?
La versatilità del Tipo 304 deriva dal suo ampio equilibrio di proprietà. Può essere utilizzato in tutti i settori in cui sono importanti una moderata resistenza alla corrosione, superfici igieniche, flessibilità di fabbricazione e geometria tubolare affidabile.
Lavorazione di alimenti e bevande
Linee di lavorazione, sistemi di trasferimento, attrezzature per latticini, attrezzature per la produzione di birra e macchinari per l'imbottigliamento possono utilizzare l'acciaio inossidabile 304 laddove le condizioni di servizio sono compatibili con la lega. La pulibilità e la resistenza all'esposizione ai processi ordinari sono considerazioni importanti.
Attrezzature farmaceutiche e per processi puliti
Alcune apparecchiature farmaceutiche e sistemi di processo puliti possono utilizzare tubi e tubazioni in acciaio inossidabile perché le superfici lisce e pulibili sono preziose. Il grado, la finitura, il metodo di giunzione e la procedura di igienizzazione richiesti devono sempre corrispondere alle specifiche del processo.
Sistemi di trattamento dell'acqua
Le apparecchiature per il trattamento dell'acqua, i sistemi di filtraggio, le tubazioni dell'acqua di processo e i relativi componenti possono utilizzare il Tipo 304 quando la chimica dell'acqua è compatibile. I livelli di cloruro e la temperatura devono essere esaminati prima di specificare il materiale.
Lavorazione chimica
Il tipo 304 può essere adatto a molti mezzi chimici blandi, ma il "trattamento chimico" è troppo ampio per fungere da solo come regola di selezione del materiale. La concentrazione chimica, la temperatura, la velocità del flusso, le impurità e la durata dell'esposizione possono influenzare materialmente il comportamento alla corrosione.
Apparecchiature HVAC e di refrigerazione
I tubi in acciaio inossidabile possono essere presenti in applicazioni selezionate per scambiatori di calore, condensatori, refrigerazione e fabbricazione di apparecchiature. L'ambiente termico e i requisiti di pressione dovrebbero essere rivisti insieme ai requisiti dimensionali e di giunzione.
Componenti architettonici e fabbricati
Ringhiere, corrimano, strutture architettoniche, supporti di apparecchiature, alloggiamenti fabbricati e componenti visibili in acciaio inossidabile possono utilizzare il Tipo 304 quando le condizioni ambientali sono appropriate. La finitura superficiale può diventare importante quanto la lega di base quando l'aspetto è un requisito importante del progetto.
| Area di applicazione | Perché il tipo 304 può essere adatto | Condizioni principali da rivedere |
|---|---|---|
| Cibo e bevande | Resistenza alla corrosione e superficie inossidabile lavabile. | Prodotti chimici per la pulizia, temperatura, standard di igiene e finitura superficiale. |
| Attrezzature farmaceutiche | Flessibilità di fabbricazione e idoneità per apparecchiature di processo pulibili. | Procedura di sanificazione, requisiti della superficie e chimica del processo. |
| Trattamento dell'acqua | Resistenza utile in molti ambienti acquatici generali. | Livello di cloruro, depositi, temperatura e chimica dell'acqua. |
| Lavorazione chimica | Adatto a molti ambienti chimici delicati. | Composizione chimica e temperatura di esercizio esatte. |
| HVAC e refrigerazione | Buone proprietà di fabbricazione e resistenza alla corrosione. | Pressione, temperatura, compatibilità dei fluidi e metodo di giunzione. |
| Fabbricazione architettonica | Aspetto inossidabile, resistenza alla corrosione e formabilità. | Esposizione esterna, specifiche di finitura e ambiente con cloruro. |
Come devono essere selezionati il diametro, lo spessore della parete e la lunghezza?
Le dimensioni non sono dettagli secondari. Il diametro esterno, lo spessore della parete e la lunghezza definiscono il modo in cui un tubo si integra con raccordi, apparecchiature, supporti, calcoli della pressione, operazioni di fabbricazione e installazione in loco.
Diametro esterno
Il diametro esterno influisce sulla compatibilità delle connessioni, sulla geometria del flusso, sulla spaziatura dei supporti, sulle interfacce delle apparecchiature e sulle dimensioni complessive del sistema. Gli acquirenti dovrebbero distinguere tra diametro esterno, dimensione nominale del tubo e diametro interno perché questi termini descrivono aspetti diversi del prodotto.
Spessore della parete
Lo spessore della parete influenza la capacità di pressione, la tolleranza alla corrosione, la rigidità, il peso, il comportamento di fabbricazione e l'area di flusso interno disponibile. Un muro più spesso non è automaticamente la scelta corretta. La specifica dovrebbe essere collegata alla pressione di progetto, alla temperatura, ai requisiti normativi, ai vincoli di fabbricazione e alla durata di servizio prevista.
Lunghezza
Le informazioni sul prodotto fornite elencano le lunghezze standard da 3.000 mm a 10.000 mm. Si possono prendere in considerazione anche soluzioni su misura quando il progetto richiede dimensioni specifiche. La selezione della lunghezza influisce sul trasporto, sulla movimentazione, sul conteggio dei giunti, sulla pianificazione della fabbricazione e sulla sequenza di installazione.
| Dimensione | Gamma di prodotti attuale | Considerazione sulla selezione |
|---|---|---|
| Diametro esterno | da 6 mm a 89 mm | Confermare la compatibilità dei raccordi, i requisiti di flusso, il collegamento dell'apparecchiatura e la geometria dell'installazione. |
| Spessore della parete | da 3 mm a 30 mm | Soddisfa i requisiti di pressione, temperatura, struttura, corrosione e fabbricazione. |
| Lunghezza standard | da 3.000 mm a 10.000 mm | Considerare la disposizione dei giunti, la movimentazione, il trasporto, i requisiti di taglio e l'installazione in loco. |
| Fine della preparazione | Le estremità smussate possono essere disposte in base alle esigenze del progetto. | Confermare il metodo di saldatura, il design del raccordo e la geometria di preparazione richiesta. |
| Trattamento superficiale | Trattamenti specifici possono essere organizzati in base ai requisiti del progetto. | Adatta la finitura ai requisiti di servizio, fabbricazione, aspetto e pulizia. |
Per un progetto industriale, le dimensioni dovrebbero idealmente essere confermate dalle specifiche complete delle tubazioni piuttosto che dal solo titolo del prodotto. Un materiale tecnicamente corretto con uno spessore di parete o una dimensione di connessione errati può comunque creare problemi di fabbricazione a valle.
Cosa dovrebbero sapere i produttori sul taglio e sulla saldatura?
Uno dei principali vantaggi pratici del Tipo 304 è la sua idoneità ai comuni processi di fabbricazione. Tuttavia, la fabbricazione dell’acciaio inossidabile richiede disciplina perché la contaminazione, l’eccessivo apporto di calore, la scarsa preparazione dei giunti e le pratiche post-saldatura inadeguate possono ridurre le prestazioni di corrosione o creare problemi dimensionali.
Taglio
I metodi di taglio dovrebbero lasciare un bordo adatto alla fase successiva di fabbricazione. Il taglio termico può creare regioni influenzate dal calore o strati di ossido che potrebbe dover essere rimosso a seconda dell'applicazione. Il taglio meccanico può fornire una diversa condizione del bordo e può essere preferito laddove l’apporto di calore deve essere ridotto al minimo.
Piegatura e formatura
L'acciaio inossidabile austenitico ha una buona duttilità, ma può indurirsi durante la formatura a freddo. Dovrebbero quindi essere prese in considerazione le condizioni dell'attrezzatura e la sequenza di formatura, in particolare quando è richiesta una deformazione sostanziale.
Saldatura
Il tipo 304 ha generalmente buone caratteristiche di saldatura ed è compatibile con molti comuni processi di saldatura dell'acciaio inossidabile. La preparazione del giunto, la schermatura, la pulizia, l'apporto di calore, la temperatura di interpass e la selezione del riempitivo devono essere controllati in base alla procedura di saldatura.
Condizioni superficiali post-saldatura
La tinta dovuta al calore e la contaminazione della superficie attorno a una saldatura possono influenzare il comportamento della corrosione se non vengono affrontate adeguatamente. Per applicazioni critiche o sensibili all'aspetto, è possibile specificare procedure di pulizia e passivazione dopo la saldatura.
- Tenere la contaminazione dell'acciaio al carbonio lontana dalle superfici di fabbricazione inossidabili, ove possibile.
- Utilizzare strumenti e materiali di consumo adeguati per il lavoro sull'acciaio inossidabile da eseguire.
- Controllare l'apporto di calore e le condizioni di saldatura secondo la procedura approvata.
- Rimuovere l'ossidazione o la contaminazione correlata alla saldatura quando richiesto dalle specifiche del servizio.
- Confermare la stabilità dimensionale dopo la formatura, il taglio e la saldatura.
L'assemblaggio finale fabbricato può funzionare in modo diverso dal tubo originale se la fabbricazione introduce contaminazione, lavorazione a freddo severa, pratiche di saldatura inadeguate o trattamento superficiale inadeguato. Una buona selezione dei materiali deve quindi essere seguita da un buon controllo della fabbricazione.
In che modo le norme influiscono sulla scelta dei tubi?
Gli standard sui tubi in acciaio inossidabile sono importanti perché definiscono il quadro tecnico in base al quale il prodotto viene fabbricato, testato, dimensionato e accettato. La stessa designazione del grado può comparire in diversi standard di prodotto, ma i requisiti esatti non sono necessariamente identici.
ASTM A312 e relative specifiche
ASTM A312 è ampiamente associato a tubi in acciaio inossidabile austenitico senza saldatura, saldati e fortemente lavorati a freddo destinati a servizi corrosivi generali e ad alta temperatura. Laddove questo standard sia richiesto, l'acquirente deve specificare la qualità, la forma del prodotto, le dimensioni, il trattamento termico, i test e i requisiti di ispezione che si applicano al progetto.
Standard dimensionali
Uno standard dimensionale come ASME B36.19M può definire le dimensioni nominali dei tubi e le designazioni delle pareti utilizzate nei sistemi di tubazioni in acciaio inossidabile. Ciò aiuta a stabilire la compatibilità tra tubi, raccordi, valvole, flange e altri componenti.
Non mescolare gli standard in modo casuale
Un errore frequente nelle specifiche è quello di elencare la qualità del materiale ma omettere lo standard del prodotto. Un altro è combinare la terminologia dimensionale di uno standard con i requisiti materiali di un altro senza verificarne la compatibilità. I documenti di approvvigionamento devono indicare chiaramente il materiale applicabile, il percorso di produzione, lo standard dimensionale, i requisiti di test, le condizioni della superficie e i requisiti di documentazione.
- Grado materiale:Confermare l'esatta designazione della lega, ad esempio Tipo 304 o l'equivalente specificato.
- Forma del prodotto:Indicare se è richiesta la forma senza saldatura, saldata, trafilata a freddo o altra forma.
- Norma dimensionale:Definire il diametro esterno applicabile, lo spessore della parete, la pianificazione o il sistema dimensionale.
- Lunghezza:Specificare lunghezze standard o requisiti di taglio a misura.
- Test e documentazione:Identificare i certificati, le ispezioni e i test richiesti dal progetto.
Come si confronta il tipo 304 con 304L, 316L e 310S?
I gradi di acciaio inossidabile correlati possono apparire simili in un elenco di prodotti pur essendo utilizzati per scopi tecnici diversi. Confrontarli in base alla logica dell'applicazione è più utile che presumere che un grado sia semplicemente una versione più forte di un altro.
| Grado | Caratteristica generale | Focus tipico della selezione | Distinzione importante |
|---|---|---|---|
| 304 | Resistenza alla corrosione, duttilità, tenacità e prestazioni di fabbricazione bilanciate. | Ambienti industriali e commerciali generali. | Ampiamente applicabile ma non l'opzione migliore per ogni condizione di cloruro o di alta temperatura. |
| 304L | Versione a basso tenore di carbonio del 304. | Applicazioni in cui la saldatura e il ridotto rischio di sensibilizzazione sono importanti. | Il basso contenuto di carbonio è una distinzione fondamentale rispetto allo standard 304. |
| 316L | Acciaio inossidabile austenitico legato al molibdeno con maggiore resistenza a molti ambienti contenenti cloruri. | Servizio più impegnativo per cloruri e prodotti chimici. | Il molibdeno cambia il suo profilo di resistenza alla corrosione. |
| 310S | Qualità ad alto contenuto di cromo e nichel sviluppata per il servizio a temperature elevate. | Apparecchiature resistenti al calore e ambienti ad alta temperatura. | La sua composizione e il focus del servizio differiscono sostanzialmente dal 304 per scopi generali. |
304 contro 304L
La distinzione principale è il contenuto di carbonio. Una minore quantità di carbonio può essere vantaggiosa dopo la saldatura perché riduce il rischio di precipitazione del carburo di cromo in determinate condizioni di esposizione termica. Laddove una fabbricazione saldata richiede 304L, la sua sostituzione con lo standard 304 non dovrebbe essere trattata come un equivalente automatico senza verificare le specifiche.
304 contro 316L
L'aggiunta di molibdeno conferisce al 316L un diverso profilo di resistenza alla corrosione, soprattutto in ambienti contenenti cloruri. Ciò non significa che il 316L sia universalmente superiore; la scelta del materiale rimane dipendente dalla chimica del processo, dalla temperatura, dalla fabbricazione e dai requisiti delle specifiche.
304 contro 310S
310S è progettato attorno a una composizione significativamente diversa e una maggiore enfasi sulla resistenza all'ossidazione alle alte temperature e al servizio a temperature elevate. Un progetto che richiede acciaio inossidabile resistente al calore non dovrebbe quindi presupporre che le caratteristiche generali del 304 siano sufficienti.
La selezione del grado è più efficace quando inizia con la modalità di guasto effettiva che deve essere prevenuta: corrosione generale, vaiolatura, sensibilizzazione, ossidazione, perdita di resistenza meccanica alla temperatura, instabilità dimensionale o qualche altro problema definito.
Cosa dovrebbero controllare gli acquirenti e gli ingegneri prima dell'uso?
La selezione del prodotto dovrebbe continuare oltre il nome iniziale del materiale. Prima che un tubo entri in fase di fabbricazione o di servizio, la documentazione, le dimensioni, le condizioni della superficie, l'identificazione e l'applicazione prevista devono essere coerenti con i requisiti del progetto.
Identificazione del materiale
Confermare la designazione del grado e le informazioni di tracciabilità rispetto alle specifiche di acquisto e alla documentazione del materiale. Gli esatti requisiti di documentazione dipendono dal progetto e dallo standard applicabile.
Verifica dimensionale
Controllare il diametro esterno, lo spessore della parete, la lunghezza, la rettilineità e le condizioni delle estremità rispetto ai requisiti specificati. Le tolleranze dimensionali dovrebbero essere valutate secondo lo standard vigente piuttosto che secondo un'aspettativa generica.
Condizioni superficiali
Esaminare il tubo per rilevare eventuali difetti visibili, incrostazioni eccessive, contaminazione, ammaccature, graffi o altre condizioni che potrebbero interferire con la fabbricazione o il servizio. La finitura superficiale richiesta dipende dall'applicazione.
Compatibilità delle applicazioni
Confermare che il grado selezionato sia compatibile con il fluido, la temperatura, la pressione, i prodotti chimici di pulizia, l'atmosfera e i meccanismi di corrosione previsti. Un tubo può essere prodotto correttamente e tuttavia non essere adatto ad un particolare ambiente.
| Controlla l'oggetto | Cosa verificare | Perché è importante |
|---|---|---|
| Grado | Corretta designazione e tracciabilità dei materiali. | Previene la sostituzione accidentale di una lega diversa. |
| Dimensioni | Diametro esterno, spessore della parete, lunghezza e tolleranze. | Garantisce la compatibilità con raccordi, apparecchiature e calcoli di progettazione. |
| Forma di produzione | Costruzione senza soluzione di continuità e percorso di produzione specificato. | Conferma la conformità ai requisiti del prodotto. |
| Superficie | Finitura, pulizia, difetti visibili e condizioni dopo la produzione. | Supporta la qualità della fabbricazione e le prestazioni del servizio. |
| Applicazione | Chimica dei fluidi, temperatura, pressione e condizioni di esposizione. | Determina se il materiale è effettivamente adatto al servizio. |
| Documentazione | Ispezione richiesta e registrazioni dei materiali. | Supporta la tracciabilità del progetto e il controllo di qualità. |
Una pratica sequenza di selezione
- A cominciare dalle condizioni di servizio.Definire fluido, temperatura, pressione, esposizione e ambiente di pulizia.
- Scegli la famiglia dei materiali.Decidere se il Tipo 304 e i gradi correlati soddisfano i requisiti di corrosione e temperatura.
- Scegli la forma del prodotto.Determinare se è necessaria una costruzione senza soluzione di continuità.
- Definire le dimensioni.Stabilire il diametro, lo spessore della parete, la lunghezza e la preparazione delle estremità.
- Confermare le esigenze di fabbricazione.Controllare i requisiti di taglio, piegatura, saldatura, trattamento superficiale e ispezione.
- Verificare la documentazione.Abbina i certificati e i registri di ispezione alle specifiche di acquisto.
Questo processo riduce il rischio di considerare una qualità familiare come una soluzione universale. Il tipo 304 è versatile, ma il suo vantaggio più grande è l'equilibrio, non la resistenza illimitata. Una buona scelta dipende dall'abbinamento di tale equilibrio alle effettive condizioni di servizio.
Domande frequenti
Cosa significa la designazione “304”?
Identifica un grado di acciaio inossidabile austenitico al cromo-nichel comunemente associato a UNS S30400 e EN 1.4301. La designazione descrive la famiglia delle leghe, mentre lo standard di prodotto e la forma di produzione forniscono informazioni aggiuntive.
Qual è la differenza principale tra tubo senza saldatura e tubo saldato?
Il tubo senza saldatura è formato senza una giuntura saldata longitudinale. Il tubo saldato viene prodotto formando il materiale e unendolo lungo una cucitura. La forma del prodotto appropriata dipende dalle specifiche, dalle condizioni di servizio, dalle dimensioni e dai requisiti tecnici.
Il Tipo 304 è adatto a tutte le applicazioni di lavorazione chimica?
No. Il trattamento chimico copre una gamma molto ampia di fluidi e condizioni operative. Prima di selezionare la lega è necessario valutare la concentrazione, la temperatura, i contaminanti, le condizioni di flusso e il tempo di esposizione.
Questo materiale può essere utilizzato in ambienti marini?
Applicazioni marine e costiere selezionate possono utilizzare il Tipo 304 quando le condizioni ambientali sono sufficientemente miti. Una grave esposizione al cloruro, il contatto con l'acqua di mare o depositi persistenti di sale possono rendere più appropriato un grado contenente molibdeno come 316 o 316L.
Perché potrebbe essere selezionato 304L invece di 304?
304L ha un contenuto di carbonio inferiore. Ciò può ridurre il rischio di sensibilizzazione in condizioni di saldatura ed esposizione termica adeguate, rendendolo utile per alcune costruzioni saldate in cui è specificato il grado di carbonio inferiore.
304 è una buona scelta per il servizio a bassa temperatura?
Gli acciai inossidabili austenitici mantengono generalmente una buona tenacità alle basse temperature, motivo per cui compaiono nelle applicazioni criogeniche e a basse temperature. È comunque necessario valutare l'esatta pressione, temperatura, codice e specifiche del prodotto per il servizio previsto.
Quali dimensioni sono disponibili dalla gamma di prodotti fornita?
Le informazioni sul prodotto fornite elencano i diametri esterni da 6 mm a 89 mm, gli spessori delle pareti da 3 mm a 30 mm e le lunghezze standard da 3.000 mm a 10.000 mm. I requisiti di taglio su misura, le estremità smussate e i trattamenti superficiali specifici possono essere organizzati in base alle esigenze del progetto.
Perché lo spessore delle pareti è importante?
Lo spessore della parete influisce sulla capacità di pressione, sulla rigidità, sulla tolleranza alla corrosione, sul comportamento di fabbricazione e sull'area di flusso interno. Dovrebbe essere selezionato utilizzando il metodo di progettazione e le specifiche di progetto applicabili piuttosto che presupponendo che l'opzione più spessa disponibile sia sempre appropriata.
Un prodotto senza saldature ha sempre una migliore resistenza alla corrosione?
Non necessariamente. La resistenza alla corrosione è principalmente correlata alla chimica della lega, alle condizioni della superficie, all’ambiente, alla storia della fabbricazione e ad altri fattori. La costruzione senza giunzioni descrive la forma del prodotto e non rende di per sé una lega universalmente più resistente alla corrosione.
Quali considerazioni sulla superficie sono importanti dopo la saldatura?
La saldatura può produrre colorazione dovuta al calore e contaminazione della superficie. A seconda dell'applicazione, potrebbe essere necessaria la pulizia, la disincrostazione o la passivazione per ripristinare una condizione superficiale adeguata e mantenere le prestazioni anticorrosione.
È possibile tagliare il tubo alla lunghezza specificata?
I requisiti di taglio su misura possono essere organizzati in base alle informazioni sul prodotto fornite. La lunghezza richiesta deve essere confermata insieme alla preparazione finale e alle tolleranze dimensionali prima della produzione.
Gli acquirenti dovrebbero specificare solo la qualità quando ordinano un tubo in acciaio inossidabile?
Una specifica completa normalmente include qualità, forma del prodotto, standard applicabile, dimensioni, lunghezza, condizioni della superficie, preparazione finale, test, ispezione e requisiti di documentazione. Fornire solo il voto può lasciare indefiniti importanti requisiti tecnici.
Cosa rende il materiale una scelta pratica per tutti gli usi?
Il fascino del Tipo 304 deriva dal suo equilibrio. Non viene selezionato perché è l'acciaio inossidabile più forte, la lega più resistente in ogni ambiente contenente cloruri o il materiale migliore per ogni intervallo di temperature. Viene selezionato perché molti sistemi industriali necessitano di un materiale che combini un'utile resistenza alla corrosione, buona tenacità, caratteristiche di fabbricazione affidabili e un'ampia flessibilità di applicazione.
La costruzione senza cuciture aggiunge un'altra dimensione alle specifiche. Quando un progetto richiede una forma di tubo senza saldatura, il percorso di produzione diventa parte del fabbisogno di materiale. Il risultato è un prodotto tubolare senza saldatura longitudinale, con dimensioni e condizioni superficiali selezionate in base ai requisiti di fabbricazione e installazione previsti.
La buona pratica ingegneristica si basa quindi innanzitutto sull'abbinamento del materiale con l'ambiente di servizio e poi sul formato del prodotto. Prima della selezione finale è necessario definire la chimica dei fluidi, la temperatura, la pressione, le dimensioni, i requisiti di giunzione, gli standard applicabili e le esigenze di ispezione.
Per gli acquirenti industriali che valutanoTubo senza saldatura in acciaio inossidabile 304, la gamma fornita comprende diametri esterni da 6 mm a 89 mm, spessori di parete da 3 mm a 30 mm e lunghezze standard da 3.000 mm a 10.000 mm, con opzioni di taglio su misura, estremità smussate e trattamenti superficiali specifici disponibili in base ai requisiti del progetto.
Come è possibile rendere più chiare le specifiche?
Una specifica tecnica rigorosa dovrebbe rendere identificabile il prodotto previsto senza costringere il fornitore o il produttore a fare supposizioni. I documenti più utili collegano l'applicazione agli esatti requisiti di materiale e prodotto.
- Indicare l'esatto grado di acciaio inossidabile e qualsiasi designazione equivalente accettata.
- Specificare la costruzione senza soluzione di continuità laddove è richiesta la forma del prodotto.
- Definire lo standard ASTM, ASME, EN o altro standard applicabile.
- Fornire diametro esterno, spessore della parete, lunghezza, tolleranze e preparazione delle estremità.
- Identificare il trattamento superficiale, la finitura, i test, l'ispezione e la documentazione dei materiali richiesti.
- Descrivere l'ambiente di processo effettivo in modo che la lega possa essere valutata per la compatibilità.
Questo livello di dettaglio è particolarmente utile per gli appalti internazionali perché la terminologia dei materiali può variare da una regione all'altra. Designazioni e standard chiari dei gradi riducono l'ambiguità e facilitano la revisione tecnica prima dell'inizio della fabbricazione.
Tubo senza saldatura in acciaio inossidabile 304dovrebbe in definitiva essere valutato come parte di un sistema ingegnerizzato completo. La qualità corretta, la forma senza giunture, le dimensioni, i controlli di produzione e le condizioni di servizio devono concordare tra loro. Quando lo fanno, il Tipo 304 può fornire una soluzione affidabile e versatile per molte applicazioni industriali e commerciali generali.
Hai bisogno di specifiche chiare per il tuo progetto di tubi in acciaio inossidabile?
Fornire la qualità, il diametro, lo spessore della parete, la lunghezza, la forma di produzione, le condizioni della superficie, la preparazione finale e l'ambiente di servizio richiesti in modo che la configurazione appropriata possa essere rivista rispetto ai requisiti del progetto.
ContattaciLa selezione del materiale finale deve essere confermata rispetto agli standard tecnici applicabili e alle condizioni di servizio.
