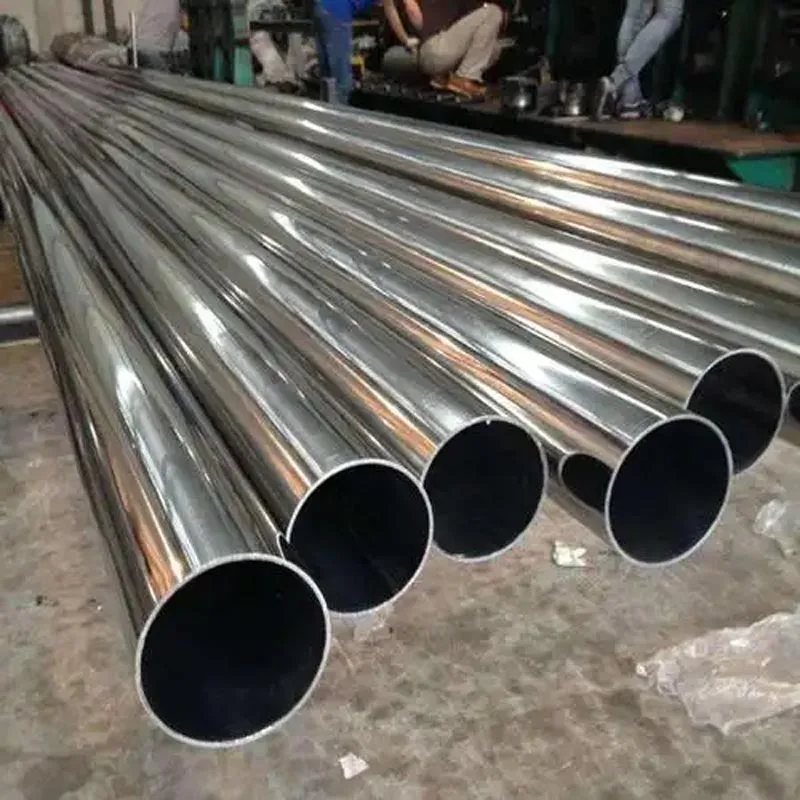

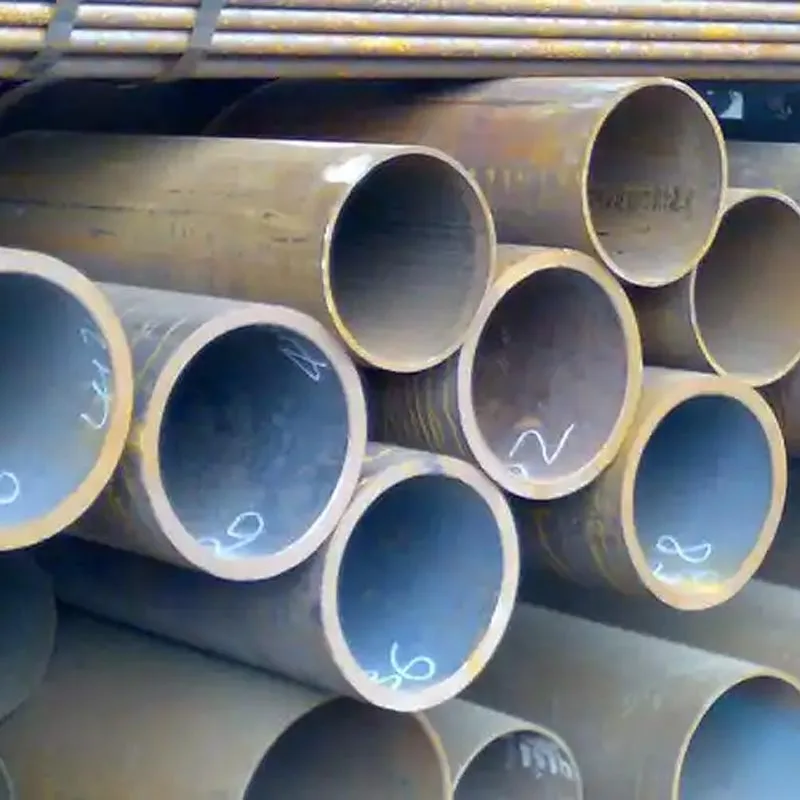

GH4169 Tubo senza saldatura

Prodotto mediante estrusione a caldo da billette fuse ad induzione sotto vuoto (VIM) e rifuse ad arco sotto vuoto (VAR), GH4169 Il tubo senza saldatura è caratterizzato da una struttura completamente senza saldature, senza cordoni di saldatura longitudinali o zone interessate dal calore.

La lega raggiunge eccezionali prestazioni meccaniche attraverso la precipitazione γ'' (Ni₃Nb) e γ' (Ni₃(Al,Ti)) rafforzamento durante un processo di invecchiamento controllato, fornendo:

● Limite di snervamento superiore a 1034 MPa
● Capacità di temperatura di servizio fino a 700°C
● Eccellente resistenza al creep
● Resistenza alla fatica superiore
● Stabilità strutturale a lungo termine in caso di cicli termici

Queste proprietà rendono il tubo senza saldatura GH4169 un materiale preferito per motori aerospaziali, turbine a gas, sistemi nucleari, e attrezzature per giacimenti petroliferi ad alta pressione.

Perché scegliere il tubo senza saldatura GH4169?

Struttura senza soluzione di continuità per una migliore affidabilità

A differenza del tubo saldato in lega di nichel, il tubo senza saldatura GH4169 è prodotto mediante estrusione a caldo, formando un flusso continuo di grani lungo la parete del tubo.
Questo processo produttivo elimina i potenziali punti deboli causati dalla saldatura e garantisce:

● Nessun cordone di saldatura longitudinale
● Nessuna zona interessata dal calore
● Migliore duttilità circonferenziale
● Migliore resistenza alle fluttuazioni di pressione e al carico di fatica

Per apparecchiature rotanti e componenti ad alta temperatura esposti a migliaia di cicli operativi, questa struttura senza soluzione di continuità fornisce una maggiore affidabilità del servizio.

Indurimento per precipitazione per un'elevata resistenza

GH4169 ottiene la sua resistenza eccezionale attraverso un processo di trattamento termico attentamente controllato anziché tramite una semplice lega composizione.
Il processo tipico include:

● Ricottura in soluzione a 950–980°C
● Invecchiamento a 720°C per 8 ore
● Raffreddamento controllato a 620°C
● Invecchiamento secondario per 8 ore

Questo ciclo di invecchiamento crea precipitati rinforzanti in tutto il materiale, raggiungendo un equilibrio tra:

● Elevato limite di snervamento
● Buon allungamento
● Eccellente resistenza al creep
● Prestazioni stabili a temperature elevate

Ji Lai Da esegue internamente l'estrusione, il trattamento della soluzione e l'invecchiamento per mantenere una qualità costante e completa tracciabilità per ogni lotto di produzione.

Parametri delle specifiche chiave

Principali applicazioni

1.Industria aerospaziale

Il tubo senza saldatura GH4169 è ampiamente utilizzato nelle applicazioni di aeromobili e motori aeronautici in cui il mantenimento della resistenza è elevato le temperature sono critiche.

Le applicazioni tipiche includono:
● Telai di montaggio del motore
● Involucri di turbine
● Camicie del combustore
● Anelli di protezione della turbina
● Componenti del postcombustore

La lega mantiene le prestazioni meccaniche in caso di esposizione continua a vibrazioni, cicli termici ed elevati temperature di esercizio.

2.Industria della produzione di energia

Nelle turbine a gas industriali, i componenti della zona di combustione funzionano in condizioni termiche estreme dove l'acciaio inossidabile ordinario gli acciai non possono garantire una durata di servizio sufficiente.

GH4169 è comunemente selezionato per:
● Componenti di turbine ad alta temperatura
● Parti del sistema di combustione
● Strutture portanti

La sua eccellente resistenza alla fatica e al creep supporta un funzionamento a lungo termine misurato in decine di migliaia di ore.

3.Applicazioni nucleari e petrolifere e di gas

Il tubo senza saldatura GH4169 viene utilizzato anche in ambienti impegnativi che richiedono elevata robustezza e resistenza alla corrosione.

Le applicazioni includono:
● Staffe per i canali del combustibile nucleare
● Tubi guida asta di comando
● Attrezzatura della testa pozzo HPHT
● Strumenti per il fondo pozzo
● Alloggiamenti delle valvole di sicurezza sotto la superficie

Il materiale funziona in modo affidabile in condizioni che coinvolgono alta pressione, temperatura elevata, idrogeno solforato e mezzi corrosivi.

Processo di produzione e controllo qualità

Jiangsu Ji Lai Da Nickel-Based Alloy Co., Ltd. produce tubi senza saldatura GH4169 presso il suo stabilimento di Wuxi utilizzando metodi controllati procedure di produzione dalla preparazione della billetta al controllo finale.

Il processo produttivo prevede: 1.Preparazione billette VIM+VAR 2.Formazione per estrusione a caldo 3. Ricottura di soluzione 4.Trattamento antietà 5.Ispezione ad ultrasuoni 6.Collaudi meccanici e dimensionali

Ogni lotto di produzione viene fornito con documentazione completa, tra cui:
● Certificato di prova di fabbrica EN 10204 3.1
● Rapporto sulla composizione chimica
● Registro dei trattamenti termici
● Risultati dei test meccanici
● Documentazione di ispezione

Questo sistema di tracciabilità consente ai clienti del settore aerospaziale, energetico e industriale di verificare la qualità dei materiali in tutto il mondo intera filiera.

Informazioni sull'ordinazione

Quando richiedono un preventivo per il tubo senza saldatura GH4169, i clienti devono fornire:
● Diametro e spessore della parete richiesti
● Standard applicabile (GB/T, ASTM B670, AMS 5596, ecc.)
● Temperatura e pressione di esercizio
● Requisiti del trattamento termico
● Specifiche di ispezione
● Quantità richiesta

Il team tecnico di Ji Lai Da esamina ogni requisito prima della produzione per garantire che il tubo senza saldatura GH4169 fornito soddisfi le proprietà meccaniche, le tolleranze dimensionali e gli standard applicativi richiesti.

Domande frequenti

D: GH4169 è uguale a Inconel 718?

R: Sì. GH4169 è la designazione cinese sotto GB/T 14992 per la lega conosciuta come Inconel 718 (UNS N07718) nel Sistema ASTM. I requisiti chimici e meccanici sono equivalenti in entrambi gli standard.

D: Il tubo senza saldatura GH4169 può essere utilizzato a temperature superiori a 700 °C?

R: Si sconsiglia un servizio prolungato sopra i 700 °C poiché i precipitati gamma-double-prime iniziano a ingrossarsi, riducendo la forza a lungo termine. Per il funzionamento continuo sopra i 700 °C, considerare GH4145 (Inconel X-750) o GH4099 invece.

D: Fornite solo allo stato solubilizzato?

R: Sì. Specifica nell'ordine d'acquisto se desideri la condizione invecchiata o solo ricotta. Jiangsu Ji Lai Da Nickel-Based Alloy Co., Ltd. può spedire entrambi e il certificato di prova della fabbrica rifletterà le condizioni effettive fornito.

D: Quali controlli non distruttivi vengono eseguiti sul tubo senza saldatura GH4169?

R: I test a ultrasuoni secondo ASTM E213 e l'ispezione con correnti parassite secondo ASTM E309 sono standard su ogni lotto. Ulteriori i metodi di test possono essere organizzati su richiesta al momento dell'ordine.
